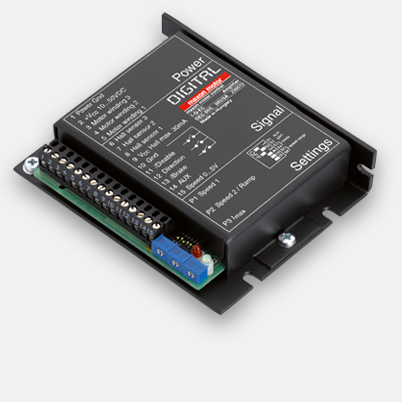

DEC 50/5, amplificateur numérique EC 1 Q 50 V / 5 A, régulation de vitesse

Numéro d'article 230572

DEC 50/5, amplificateur numérique EC 1 Q 50 V / 5 A, régulation de vitesse
Barème Quantité Prix unitaire
Prix hors TVA, frais d'expédition en sus 1-4 285,47 €
5-19 267,15 €
20-49 247,15 €
de 50 Sur demande

NRND (Not Recommended for New Designs): Ces produits sont encore disponibles mais ils ne sont pas recommandés pour de nouveaux projets. Le service des Ventes vous informera volontiers sur les autres produits possibles.

Spécifications

Produit
Poids 155 g
Moteur
Moteurs EC jusqu'à 250 W
Capteur
Capteurs à effet Hall digitaux (moteurs EC) Oui
Modes de fonctionnement
Régulateur de courant Oui
Variateur de vitesse Oui
Régulateur de vitesse Oui
Caractéristiques électriques
Tension de service Vcc (min.) 10 V
Tension de service Vcc (max.) 50 V
Tension de sortie max. (facteur * Vcc) 0.95
Courant de sortie max. Imax 10 A
Courant de sortie permanent Icont 5 A
Fréquence d'horloge de l'étage de sortie 39 kHz
Fréquence d'échantillonnage du régulateur de vitesse PI 0.16 kHz
Vitesse max. (1 paire de pôles) commutation par bloc 120000 rpm
Self de lissage interne par phase 0 µH
Entrées
Signaux capteurs à effet Hall H1, H2, H3
Entrées digitales 4
Fonctionalités des entrées digitales déblocage, direction, frein, valeur de consigne fixée
Entrées analogiques 1
Résolution, plage, circuit 10 bit, 0…+5V, référencé à la terre
Fonctionalités des entrées analogiques valeur de consigne
Potentiomètre 3
Fonctionalités du potentiomètre valeur de consigne1, valeur de consigne2/rampe, limite de courant
DIP switch 6
Fonctionalités du DIP switch mode de fonctionnement, plage de vitesse, amplification, configuration
Sorties de tension
Tension d'alimentation des capteurs à effet Hall +7…12 VDC, max. 30 mA
Tension de sortie auxiliaire +5 VDC, Ro=220 Ohm
Indication
Indication d'état "Ready" LED verte
Indication d'état "Error" LED rouge
Fonction de protection
Fonctions de protection limite de courant, protection antiblocage, température excessive, transitoires de tension, courts-circuits dans le câblage moteur
Conditions ambiantes
Température - Service (min.) -10 °C
Température - Service (max.) 45 °C
Température - Stockage (min.) -40 °C
Température - Stockage (max.) 85 °C
Humidité atmosphérique (non condensante) (min.) 20 %
Humidité atmosphérique (non condensante) (max.) 80 %
Caractéristiques mécaniques
Poids 155 g
Dimension (longueur) 95 mm
Dimension (largeur) 75 mm
Dimension (hauteur) 24 mm
Fixation Flasque pour vis M3

Description

Cette électronique de réglage est optimisée pour les moteurs maxon. Différents servoamplificateurs à 4 quadrants permettent de couvrir tous les besoins en matière de puissance et de précision de vitesse des moteurs DC maxon. Les moteurs EC maxon sont fournis avec les dispositifs électroniques de commutation les plus récents. Les commandes de positionnement représentent, combinées avec des moteurs à courant continu maxon, des solutions complètes permettant des mouvements de positionnement précis et de rotation régulés.
