PRODUIT RECOMMANDÉ
Disponible rapidement.Nos produits recommandés sont prêts à l'expédition sous 2 à 11 jours ouvrés.

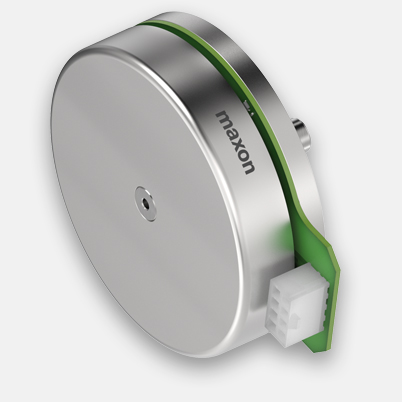

EC 90 flat Ø90 mm, sans balais, 160 W, avec capteurs à effet Hall
Numéro d'article 580047
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 227,89 € |
| 5-19 | 191,26 € | |
| 20-49 | 165,68 € | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

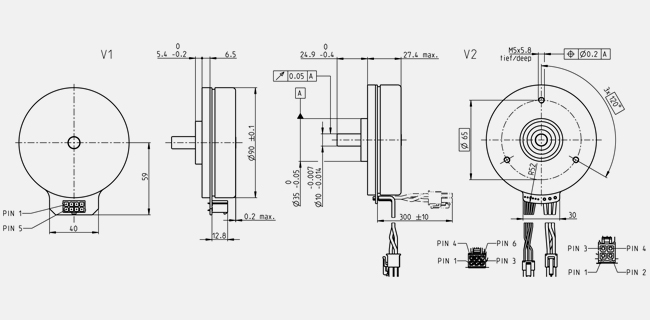

- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 60 V |
| Vitesse à vide | 2600 rpm |
| Courant à vide | 197 mA |
| Vitesse nominale | 2200 rpm |
| Couple nominal (couple max. permanent) | 460 mNm |
| Courant nominal (courant permanent max.) | 2.1 A |
| Couple de démarrage | 4540 mNm |
| Courant de démarrage | 29.6 A |
| Rendement max. | 84 % |
| Caractéristiques | |
| Résistance aux bornes | 2.03 Ω |
| Inductance aux bornes | 2.15 mH |
| Constante de couple | 217 mNm/A |
| Constante de vitesse | 44.1 rpm/V |
| Pente vitesse/couple | 0.412 rpm/mNm |
| Constante de temps mécanique | 13.7 ms |
| Moment d'inertie du rotor | 3170 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 1.95 K/W |
| Résistance therm. bobinage/boîtier | 3.62 K/W |
| Constante de temps therm. bobinage | 66.8 s |
| Constante de temps therm. moteur | 290 s |
| Température ambiante | -40...+100 °C |
| Température max. du bobinage | +125 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Roulement à billes |
| Vitesse maximale admissible | 5000 rpm |
| Jeu axial | {0} {1}, avec charge radiale {2} {3} {4} |
| 0.14 mm, avec charge radiale > 58 N | |
| Charge axiale max. (dynamique) | 34 N |
| Force de chassage axiale max. (statique) | 440 N |
| (statique, arbre maintenu) | 8000 N |
| Charge radiale max. | 100 N, 10 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 11 |
| Nombre de phases | 3 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 635 g |
