Détails
NRND
Configurable
Produit configurable
Faites plus que combiner des produits. Configurez l'entraînement en fonction de vos besoins.
Codeur HEDS 5540, 500 impulsions, 3 canaux
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 96,31 €* |
| 5-19 | 84,00 €* | |
| 20-49 | 71,68 €* | |
| de 50 | Sur demande |
NRND (Not Recommended for New Designs): Ces produits sont encore disponibles mais ils ne sont pas recommandés pour de nouveaux projets. Le service des Ventes vous informera volontiers sur les autres produits possibles.
Spécifications
Illustrations techniques

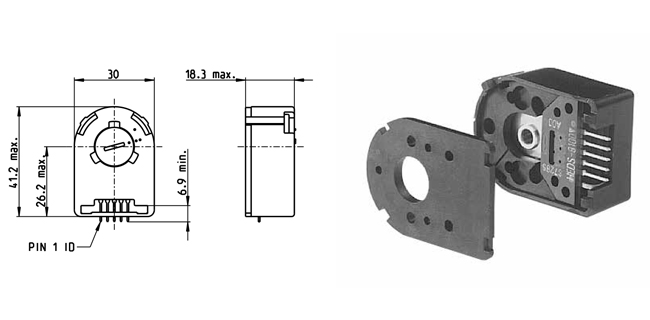

- Schéma coté
Information: Drawings are not in scale.
| Type | |
| Nombre d'impulsions par tour | 500 |
| Nombre de canaux | 3 |
| Line driver | No |
| Longueur max. du boîtier | 18.3 mm |
| Vitesse éléctrique maximale | 12000 rpm |
| Vitesse mécanique maximale | 30000 rpm |
| Caractéristiques techniques | |
| Tension d'alimentation Vcc | 5.0V ± 10.0% |
| Signal de sortie | TTL |
| Signal de sortie | Incrémental |
| Logique de sortie | Single Ended, TTL |
| Accélération angulaire max. | 250000 rad / s² |
| Courant par canal | -20...20 mA |
| Temps de montée du signal | 180 ns |
| Conditions pour la mesure du temps de montée du signal | CL=25pF, RL=2.7kOhm, T=25°C |
| Temps de descente du signal | 40 ns |
| Conditions pour la mesure du temps de descente du signal | CL=25pF, RL=2.7kOhm, T=25°C |
| Sens de rotation | A before B CW |
| Position index | A low and B low |
| Index synchronisé par rapport à A et B | Yes |
| Courant max. consommé à l'arrêt | 60 mA |
| Moment d'inertie max. de la roue codeuse | 0.6 gcm² |
| Température de service | -40...+100 °C |
| Produit | |
| Poids | 35 g |
