Détails
Codeur HEDL 5540, 500 impulsions, 3 canaux, avec attaque de ligne RS 422
Numéro d'article 110512
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 116,94 € |
| 5-19 | 102,10 € | |
| 20-49 | 87,05 € | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

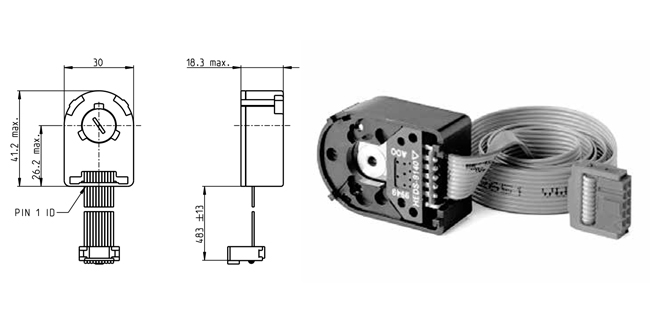

- Schéma coté
Information: Drawings are not in scale.
| Type | |
| Nombre d'impulsions par tour | 500 |
| Nombre de canaux | 3 |
| Line driver | DS26LS31 |
| Vitesse mécanique maximale | 12000 rpm |
| Diamètre d'arbre | 3 mm |
| Caractéristiques techniques | |
| Tension d'alimentation Vcc | 5.0V ± 10.0% |
| Signal de sortie | EIA RS 422 |
| Logique de sortie | EIA RS 422 |
| Accélération angulaire max. | 250000 rad / s² |
| Courant par canal | -20...20 mA |
| Temps de montée du signal | 180 ns |
| Conditions pour la mesure du temps de montée du signal | CL=25pF, RL=2.7kOhm, T=25°C |
| Temps de descente du signal | 40 ns |
| Conditions pour la mesure du temps de descente du signal | CL=25pF, RL=2.7kOhm, T=25°C |
| Déphasage | 90 °e |
| Déphasage, imprécision | 45 °e |
| Index synchronisé par rapport à A et B | Yes |
| Moment d'inertie max. de la roue codeuse | 0.6 gcm² |
| Température de service | -40...+100 °C |
| Position définie de l'encodeur par rapport à la flasque du moteur | -1 ° |
| Produit | |
| Poids | 27 g |
