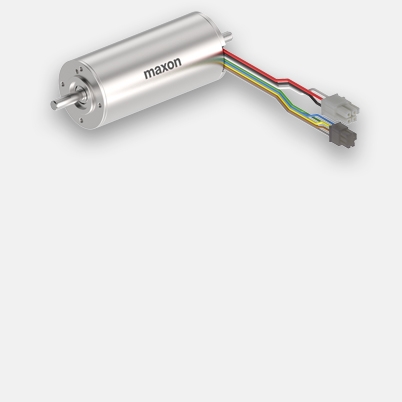

Spécifications

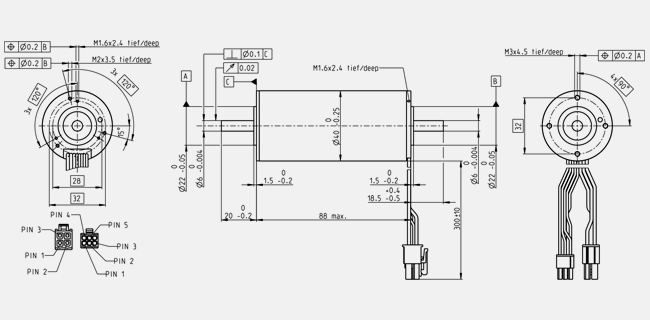

Information: Drawings are not in scale.
| Valeurs à tension nominale |
| Tension nominale |
48 V |
| Vitesse à vide |
7240 rpm |
| Courant à vide |
188 mA |
| Vitesse nominale |
6280 rpm |
| Couple nominal (couple max. permanent) |
185 mNm |
| Courant nominal (courant permanent max.) |
3.1 A |
| Couple de démarrage |
1490 mNm |
| Courant de démarrage |
23.7 A |
| Rendement max. |
83 % |
| Caractéristiques |
| Résistance aux bornes |
2.02 Ω |
| Inductance aux bornes |
0.4 mH |
| Constante de couple |
62.8 mNm/A |
| Constante de vitesse |
152 rpm/V |
| Pente vitesse/couple |
4.9 rpm/mNm |
| Constante de temps mécanique |
5.19 ms |
| Moment d'inertie du rotor |
101 gcm² |
| Caractéristiques thermiques |
| Résistance therm. boîtier/air ambiant |
3.45 K/W |
| Résistance therm. bobinage/boîtier |
0.29 K/W |
| Constante de temps therm. bobinage |
3.9 s |
| Constante de temps therm. moteur |
1240 s |
| Température ambiante |
-40...+100 °C |
| Température max. du bobinage |
+155 °C |
| Caractéristiques mécaniques |
| Type de palier/roulement |
Roulement à billes |
| Vitesse maximale admissible |
12000 rpm |
| Jeu axial |
0 mm, avec charge radiale < 10 N |
|
0.14 mm, avec charge radiale > 10 N |
| Charge axiale max. (dynamique) |
8 N |
| Force de chassage axiale max. (statique) |
211 N |
| (statique, arbre maintenu) |
4000 N |
| Charge radiale max. |
80 N, 5 mm à partir du flasque |
| Autres caractéristiques |
| Nombre de paires de pôles |
1 |
| Nombre de phases |
3 |
| Nombre de cycles de stérilisation |
0 |
| Produit |
| Poids |
720 g |
| | | Plage de fonctionnement permanent
|
| | |
|
| | | |
| | | Fonctionnement intermittent
|
| | |
|
Description
La gamme maxon EC-max s'inspire de l'idée sur laquelle repose le succès des moteurs A-max et RE-max. Ces moteurs à courant continu et commutation électronique sont conçus à partir d'une plateforme de pièces identiques; ils sont combinables dans un système modulaire avec des réducteurs, des capteurs de position et des freins pour offrir une gamme étendue et adaptée aux besoins du marché.
