NRND (Not Recommended for New Designs): Ces produits sont encore disponibles mais ils ne sont pas recommandés pour de nouveaux projets. Le service des Ventes vous informera volontiers sur les autres produits possibles.
Spécifications
Illustrations techniques

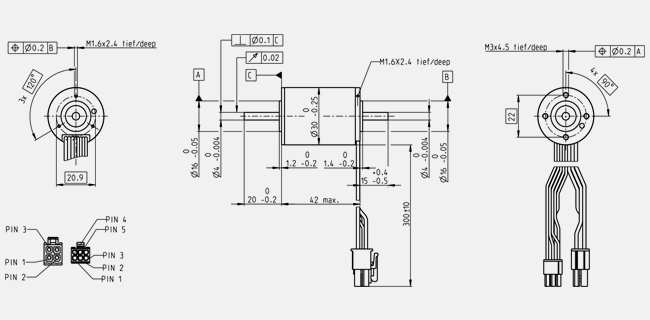

Schéma coté
Information: Drawings are not in scale.
Valeurs à tension nominale
Tension nominale
24 V
Vitesse à vide
9250 rpm
Courant à vide
151 mA
Vitesse nominale
7220 rpm
Couple nominal (couple max. permanent)
33.8 mNm
Courant nominal (courant permanent max.)
1.49 A
Couple de démarrage
160 mNm
Courant de démarrage
6.57 A
Rendement max.
75 %
Caractéristiques
Résistance aux bornes
3.65 Ω
Inductance aux bornes
0.31 mH
Constante de couple
24.3 mNm/A
Constante de vitesse
393 rpm/V
Pente vitesse/couple
59.1 rpm/mNm
Constante de temps mécanique
6.81 ms
Moment d'inertie du rotor
11 gcm²
Caractéristiques thermiques
Résistance therm. boîtier/air ambiant
8.6 K/W
Résistance therm. bobinage/boîtier
1 K/W
Constante de temps therm. bobinage
3.14 s
Constante de temps therm. moteur
777 s
Température ambiante
-40...+100 °C
Température max. du bobinage
+155 °C
Caractéristiques mécaniques
Type de palier/roulement
Roulement à billes
Vitesse maximale admissible
15000 rpm
Jeu axial
0 mm, avec charge radiale < 6 N
0.14 mm, avec charge radiale > 6 N
Charge axiale max. (dynamique)
5 N
Force de chassage axiale max. (statique)
98 N
(statique, arbre maintenu)
2000 N
Charge radiale max.
25 N, 5 mm à partir du flasque
Autres caractéristiques
Nombre de paires de pôles
1
Nombre de phases
3
Nombre de cycles de stérilisation
0
Produit
Poids
195 g
Diagramme de zone
Plage de fonctionnement permanent
Fonctionnement intermittent
Description

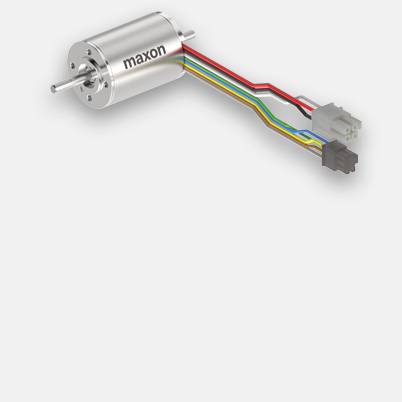

La gamme maxon EC-max s'inspire de l'idée sur laquelle repose le succès des moteurs A-max et RE-max. Ces moteurs à courant continu et commutation électronique sont conçus à partir d'une plateforme de pièces identiques; ils sont combinables dans un système modulaire avec des réducteurs, des capteurs de position et des freinspour offrir une gamme étendue et adaptée aux besoins du marché.
