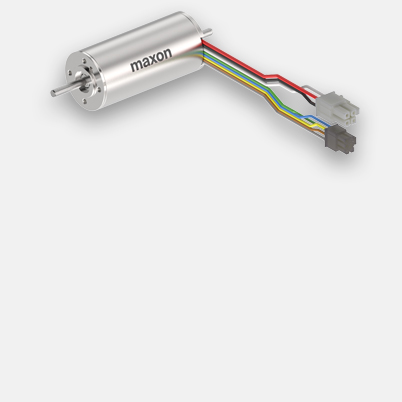

EC-max 30 Ø30 mm, sans balais, 60 W
Numéro d'article 272765
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 328,20 € |
| 5-19 | 253,68 € | |
| 20-49 | 188,63 € | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

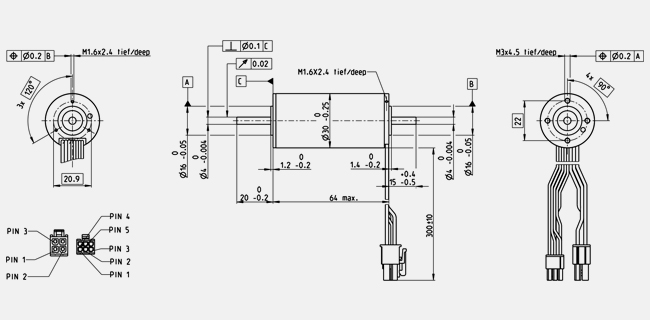

- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 48 V |
| Vitesse à vide | 9350 rpm |
| Courant à vide | 95.4 mA |
| Vitesse nominale | 8130 rpm |
| Couple nominal (couple max. permanent) | 64.1 mNm |
| Courant nominal (courant permanent max.) | 1.4 A |
| Couple de démarrage | 519 mNm |
| Courant de démarrage | 10.7 A |
| Rendement max. | 82 % |
| Caractéristiques | |
| Résistance aux bornes | 4.49 Ω |
| Inductance aux bornes | 0.573 mH |
| Constante de couple | 48.6 mNm/A |
| Constante de vitesse | 197 rpm/V |
| Pente vitesse/couple | 18.2 rpm/mNm |
| Constante de temps mécanique | 4.17 ms |
| Moment d'inertie du rotor | 21.9 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 7.4 K/W |
| Résistance therm. bobinage/boîtier | 0.5 K/W |
| Constante de temps therm. bobinage | 3.03 s |
| Constante de temps therm. moteur | 1000 s |
| Température ambiante | -40...+100 °C |
| Température max. du bobinage | +155 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Roulement à billes |
| Vitesse maximale admissible | 15000 rpm |
| Jeu axial | 0 mm, avec charge radiale < 6 N |
| 0.14 mm, avec charge radiale > 6 N | |
| Charge axiale max. (dynamique) | 5 N |
| Force de chassage axiale max. (statique) | 98 N |
| (statique, arbre maintenu) | 1300 N |
| Charge radiale max. | 25 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 1 |
| Nombre de phases | 3 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 305 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
