Spécifications

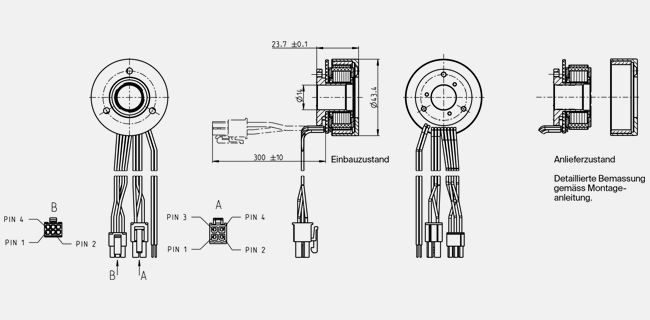

Information: Drawings are not in scale.
| Valeurs à tension nominale |
| Tension nominale |
36 V |
| Vitesse à vide |
3360 rpm |
| Courant à vide |
42.3 mA |
| Vitesse nominale |
2350 rpm |
| Couple nominal (couple max. permanent) |
90.5 mNm |
| Courant nominal (courant permanent max.) |
0.828 A |
| Couple de démarrage |
481 mNm |
| Courant de démarrage |
4.79 A |
| Rendement max. |
82 % |
| Caractéristiques |
| Résistance aux bornes |
7.52 Ω |
| Inductance aux bornes |
5.15 mH |
| Constante de couple |
101 mNm/A |
| Constante de vitesse |
95 rpm/V |
| Pente vitesse/couple |
7.11 rpm/mNm |
| Constante de temps mécanique |
9.46 ms |
| Moment d'inertie du rotor |
127 gcm² |
| Caractéristiques thermiques |
| Résistance therm. boîtier/air ambiant |
6.23 K/W |
| Résistance therm. bobinage/boîtier |
4.25 K/W |
| Constante de temps therm. bobinage |
19.1 s |
| Constante de temps therm. moteur |
311 s |
| Température ambiante |
-40...+100 °C |
| Température max. du bobinage |
+125 °C |
| Caractéristiques mécaniques |
| Type de palier/roulement |
keine |
| Vitesse maximale admissible |
10000 rpm |
| Jeu axial |
0 mm, avec charge radiale < 0 N |
|
0 mm, avec charge radiale > 0 N |
| Charge axiale max. (dynamique) |
0 N |
| Force de chassage axiale max. (statique) |
0 N |
| (statique, arbre maintenu) |
0 N |
| Charge radiale max. |
0 N, 5 mm à partir du flasque |
| Autres caractéristiques |
| Nombre de paires de pôles |
8 |
| Nombre de phases |
3 |
| Nombre de cycles de stérilisation |
0 |
| Produit |
| Poids |
110 g |
| | | Plage de fonctionnement permanent
|
| | |
|
| | | |
| | | Fonctionnement intermittent
|
| | |
|
Description

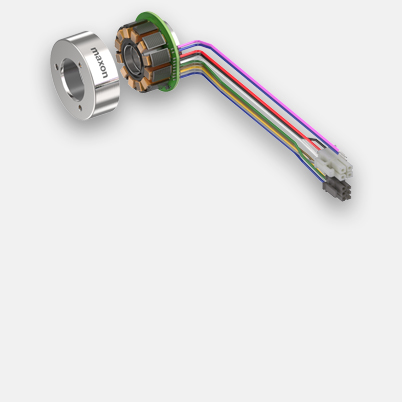

Les moteurs EC frameless sont des kits moteur BLDC. Le rotor et le stator sont livrés séparément, sans palier ni arbre du moteur, et ils ne sont raccordés que lors de l'assemblage. La forme plate, les couples élevés et un espace généreux pour les passages de câbles permettent un haut niveau d'intégration dans votre application.
