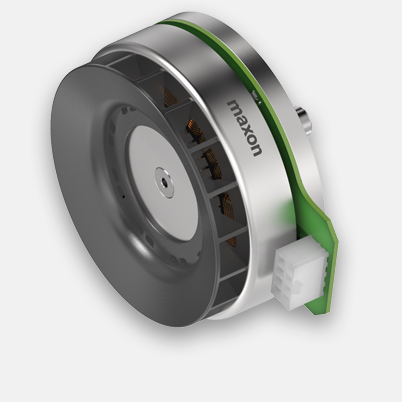

EC 90 flat Ø90 mm, sans balais, 360 W, avec capteurs à effet Hall | avec ventilateur
Numéro d'article 607950
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 246,83 € |
| 5-19 | 207,05 € | |
| 20-49 | 179,36 € | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

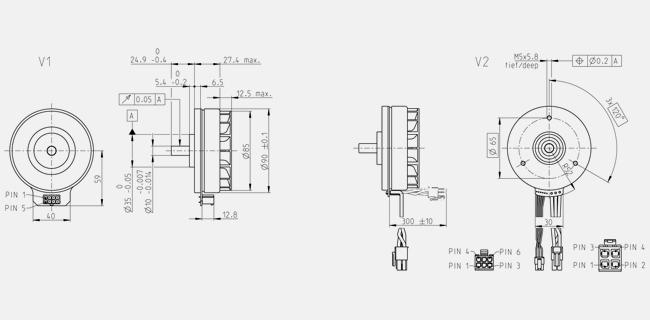

- Schéma coté
| Valeurs à tension nominale | |
| Tension nominale | 24 V |
| Vitesse à vide | 3210 rpm |
| Courant à vide | 696 mA |
| Vitesse nominale | 2340 rpm |
| Couple nominal (couple max. permanent) | 961 mNm |
| Courant nominal (courant permanent max.) | 12 A |
| Couple de démarrage | 5030 mNm |
| Courant de démarrage | 113 A |
| Rendement max. | 85 % |
| Caractéristiques | |
| Résistance aux bornes | 0.213 Ω |
| Inductance aux bornes | 0.232 mH |
| Constante de couple | 70.1 mNm/A |
| Constante de vitesse | 136 rpm/V |
| Pente vitesse/couple | 0.413 rpm/mNm |
| Constante de temps mécanique | 13.9 ms |
| Moment d'inertie du rotor | 3210 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 0.675 K/W |
| Résistance therm. bobinage/boîtier | 0.923 K/W |
| Constante de temps therm. bobinage | 17.3 s |
| Constante de temps therm. moteur | 100 s |
| Température ambiante | -40...+100 °C |
| Température max. du bobinage | +125 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Roulement à billes |
| Vitesse maximale admissible | 5000 rpm |
| Jeu axial | {0} {1}, avec charge radiale {2} {3} {4} |
| 0.14 mm, avec charge radiale > 58 N | |
| Charge axiale max. (dynamique) | 34 N |
| Force de chassage axiale max. (statique) | 440 N |
| (statique, arbre maintenu) | 8000 N |
| Charge radiale max. | 100 N, 10 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 11 |
| Nombre de phases | 3 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 638 g |
Description
Les moteurs EC plats sans balais constituent l'entraînement idéal dans un grand nombre d'applications grâce à leur forme plate. Leur conception à la fois simple et parfaitement pensée permet d'atteindre un degré d'automatisation élevé lors de la fabrication, ce qui se répercute sur les prix, qui demeurent abordables.
La roue de ventilateur sert au refroidissement actif pendant le fonctionnement, ce qui permet d'atteindre des couples permanents des plus élevés.
