| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 314,94 € |
| 5-19 | 245,89 € | |
| 20-49 | 200,42 € | |
| de 50 | Sur demande |
NRND (Not Recommended for New Designs): Ces produits sont encore disponibles mais ils ne sont pas recommandés pour de nouveaux projets. Le service des Ventes vous informera volontiers sur les autres produits possibles.
Spécifications
Illustrations techniques

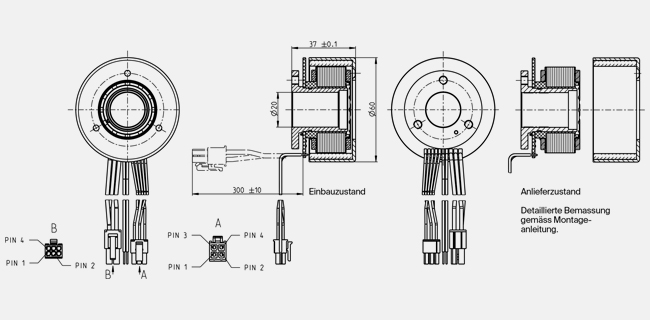

- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 24 V |
| Vitesse à vide | 4240 rpm |
| Courant à vide | 482 mA |
| Vitesse nominale | 3750 rpm |
| Couple nominal (couple max. permanent) | 279 mNm |
| Courant nominal (courant permanent max.) | 5.37 A |
| Couple de démarrage | 4260 mNm |
| Courant de démarrage | 79.7 A |
| Rendement max. | 85 % |
| Caractéristiques | |
| Résistance aux bornes | 0.301 Ω |
| Inductance aux bornes | 0.188 mH |
| Constante de couple | 53.4 mNm/A |
| Constante de vitesse | 179 rpm/V |
| Pente vitesse/couple | 1.01 rpm/mNm |
| Constante de temps mécanique | 13.2 ms |
| Moment d'inertie du rotor | 1250 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 2.49 K/W |
| Résistance therm. bobinage/boîtier | 3.8 K/W |
| Constante de temps therm. bobinage | 39.9 s |
| Constante de temps therm. moteur | 89.7 s |
| Température ambiante | -40...+100 °C |
| Température max. du bobinage | +125 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | keine |
| Vitesse maximale admissible | 6000 rpm |
| Jeu axial | -1 mm, avec charge radiale < 0 N |
| 0 mm, avec charge radiale > 0 N | |
| Charge axiale max. (dynamique) | 0 N |
| Force de chassage axiale max. (statique) | 0 N |
| (statique, arbre maintenu) | 0 N |
| Charge radiale max. | 0 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 7 |
| Nombre de phases | 3 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 333 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
