Détails
NRND

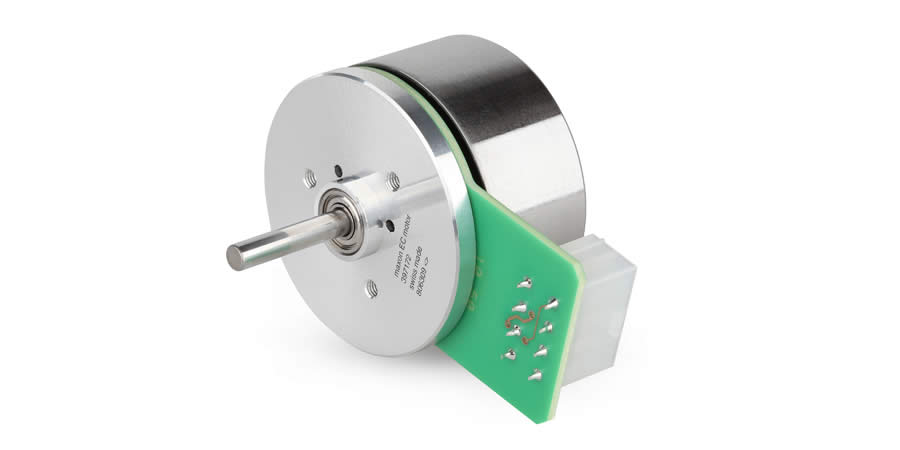

EC 45 flat Ø45 mm, sans balais, 70 W, avec capteurs à effet Hall

Numéro d'article 397172

EC 45 flat Ø45 mm, sans balais, 70 W, avec capteurs à effet Hall
Barème Quantité Prix unitaire
Prix hors TVA, frais d'expédition en sus 1-4 159,15 €
5-19 140,42 €
20-49 118,42 €
de 50 Sur demande

NRND (Not Recommended for New Designs): Ces produits sont encore disponibles mais ils ne sont pas recommandés pour de nouveaux projets. Le service des Ventes vous informera volontiers sur les autres produits possibles.

Spécifications

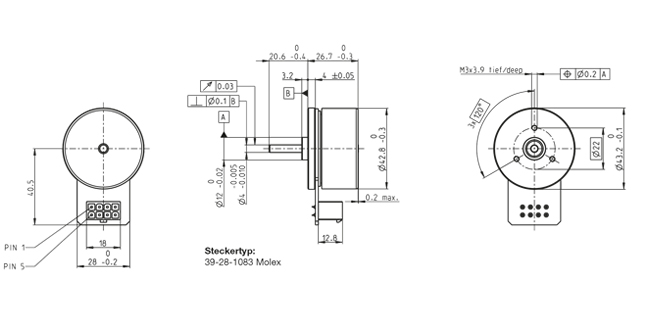

Illustrations techniques

Information: Drawings are not in scale.

Valeurs à tension nominale
Tension nominale 24 V
Vitesse à vide 6110 rpm
Courant à vide 234 mA
Vitesse nominale 4860 rpm
Couple nominal (couple max. permanent) 128 mNm
Courant nominal (courant permanent max.) 3.21 A
Couple de démarrage 1460 mNm
Courant de démarrage 39.5 A
Rendement max. 85 %
Caractéristiques
Résistance aux bornes 0.608 Ω
Inductance aux bornes 0.463 mH
Constante de couple 36.9 mNm/A
Constante de vitesse 259 rpm/V
Pente vitesse/couple 4.26 rpm/mNm
Constante de temps mécanique 8.07 ms
Moment d'inertie du rotor 181 gcm²
Caractéristiques thermiques
Résistance therm. boîtier/air ambiant 3.56 K/W
Résistance therm. bobinage/boîtier 4.1 K/W
Constante de temps therm. bobinage 29.6 s
Constante de temps therm. moteur 178 s
Température ambiante -40...+100 °C
Température max. du bobinage +125 °C
Caractéristiques mécaniques
Type de palier/roulement Roulement à billes
Vitesse maximale admissible 10000 rpm
Jeu axial {0} {1}, avec charge radiale {2} {3} {4}
0.14 mm, avec charge radiale > 4 N
Charge axiale max. (dynamique) 3.8 N
Force de chassage axiale max. (statique) 50 N
(statique, arbre maintenu) 1000 N
Charge radiale max. 21 N, 5 mm à partir du flasque
Autres caractéristiques
Nombre de paires de pôles 8
Nombre de phases 3
Nombre de cycles de stérilisation 0
Produit
Poids 141 g

Description

Les moteurs EC plats sans balais constituent l'entraînement idéal dans un grand nombre d'applications grâce à leur forme plate. La construction simple mais parfaitement pensée permet d'intégrer un degré d'automatisation élevé à la fabrication, ce qui se répercute sur les prix qui demeurent abordables.
