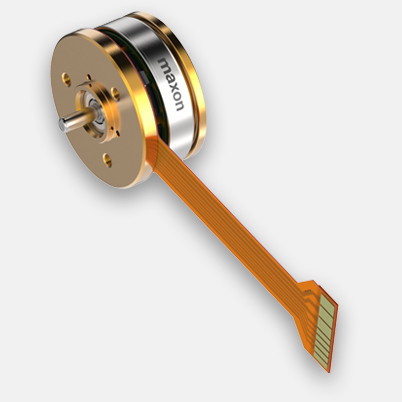

EC 20 flat Ø20 mm, sans balais, 3 W, avec capteurs à effet Hall
Numéro d'article 351099
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 101,05 € |
| 5-19 | 86,84 € | |
| 20-49 | 71,16 € | |
| de 50 | Sur demande |
NRND (Not Recommended for New Designs): Ces produits sont encore disponibles mais ils ne sont pas recommandés pour de nouveaux projets. Le service des Ventes vous informera volontiers sur les autres produits possibles.
Spécifications
Illustrations techniques

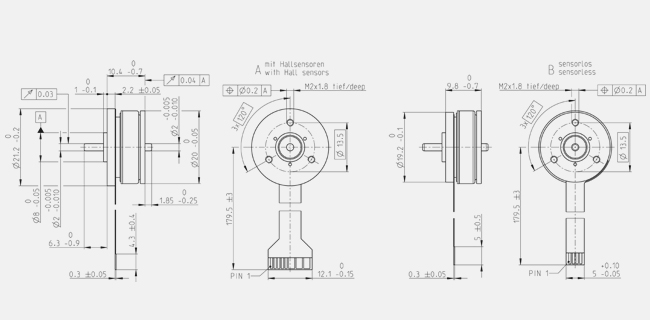

- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 9 V |
| Vitesse à vide | 9450 rpm |
| Courant à vide | 58.4 mA |
| Vitesse nominale | 4170 rpm |
| Couple nominal (couple max. permanent) | 3.86 mNm |
| Courant nominal (courant permanent max.) | 0.475 A |
| Couple de démarrage | 8.04 mNm |
| Courant de démarrage | 0.957 A |
| Rendement max. | 57 % |
| Caractéristiques | |
| Résistance aux bornes | 9.4 Ω |
| Inductance aux bornes | 1.3 mH |
| Constante de couple | 8.4 mNm/A |
| Constante de vitesse | 1140 rpm/V |
| Pente vitesse/couple | 1270 rpm/mNm |
| Constante de temps mécanique | 51.2 ms |
| Moment d'inertie du rotor | 3.84 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 19.1 K/W |
| Résistance therm. bobinage/boîtier | 8.4 K/W |
| Constante de temps therm. bobinage | 3.68 s |
| Constante de temps therm. moteur | 31.8 s |
| Température ambiante | -40...+100 °C |
| Température max. du bobinage | +125 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Roulement à billes |
| Vitesse maximale admissible | 15000 rpm |
| Jeu axial | 0 mm, avec charge radiale < 2 N |
| 0.14 mm, avec charge radiale > 2 N | |
| Charge axiale max. (dynamique) | 1.8 N |
| Force de chassage axiale max. (statique) | 18 N |
| (statique, arbre maintenu) | 200 N |
| Charge radiale max. | 1.9 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 4 |
| Nombre de phases | 3 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 15 g |
