Détails
Configurable
Produit configurable
Faites plus que combiner des produits. Configurez l'entraînement en fonction de vos besoins.

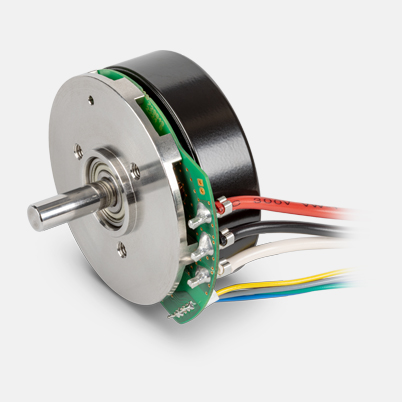

ECX FLAT 42 M, Ø 42 mm, sans balais, avec capteurs à effet Hall | High Torque
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 185,47 €* |
| 5-19 | 145,47 €* | |
| 20-49 | 113,79 €* | |
| de 50 | Sur demande |
Spécifications
| Valeurs à tension nominale | |
| Tension nominale | 24 V |
| Vitesse à vide | 8050 rpm |
| Courant à vide | 363 mA |
| Vitesse nominale | 6470 rpm |
| Couple nominal (couple max. permanent) | 214 mNm |
| Courant nominal (courant permanent max.) | 7.34 A |
| Couple de démarrage | 1120 mNm |
| Courant de démarrage | 103 A |
| Rendement max. | 84 % |
| Caractéristiques | |
| Résistance aux bornes | 0.233 Ω |
| Inductance aux bornes | 0.153 mH |
| Constante de couple | 28.2 mNm/A |
| Constante de vitesse | 339 rpm/V |
| Pente vitesse/couple | 2.8 rpm/mNm |
| Constante de temps mécanique | 2.53 ms |
| Moment d'inertie du rotor | 86.2 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 1.66 K/W |
| Résistance therm. bobinage/boîtier | 3.01 K/W |
| Constante de temps therm. bobinage | 20.1 s |
| Constante de temps therm. moteur | 92.2 s |
| Température ambiante | -40...+100 °C |
| Température max. du bobinage | +155 °C |
| Caractéristiques mécaniques | |
| Vitesse maximale admissible | 10000 rpm |
| Jeu axial | 0 mm, avec charge radiale < 6 N |
| 0.14 mm, avec charge radiale > 6 N | |
| Jeu radial | 0 mm |
| Charge axiale max. (dynamique) | 6 N |
| Force de chassage axiale max. (statique) | 86 N |
| (statique, arbre maintenu) | 1300 N |
| Charge radiale max. | 40 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 8 |
| Nombre de phases | 3 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 127 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
