Spécifications

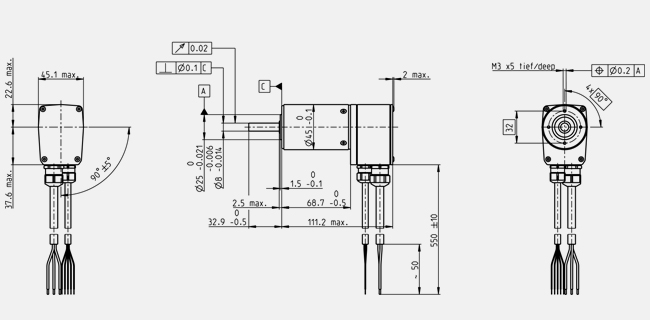

Information: Drawings are not in scale.
| Valeurs à tension nominale |
| Tension nominale |
36 V |
| Vitesse à vide |
5400 rpm |
| Courant à vide |
177 mA |
| Vitesse nominale |
4190 rpm |
| Couple nominal (couple max. permanent) |
191 mNm |
| Courant nominal (courant permanent max.) |
3.14 A |
| Couple de démarrage |
911 mNm |
| Courant de démarrage |
14.5 A |
| Rendement max. |
80 % |
| Caractéristiques |
| Résistance aux bornes |
2.48 Ω |
| Inductance aux bornes |
0.788 mH |
| Constante de couple |
62.8 mNm/A |
| Constante de vitesse |
152 rpm/V |
| Pente vitesse/couple |
6 rpm/mNm |
| Constante de temps mécanique |
7.48 ms |
| Moment d'inertie du rotor |
119 gcm² |
| Caractéristiques thermiques |
| Résistance therm. boîtier/air ambiant |
1.9 K/W |
| Résistance therm. bobinage/boîtier |
0.9 K/W |
| Constante de temps therm. bobinage |
16.2 s |
| Constante de temps therm. moteur |
1600 s |
| Température ambiante |
-20...+100 °C |
| Température max. du bobinage |
+125 °C |
| Caractéristiques mécaniques |
| Type de palier/roulement |
Roulement à billes |
| Vitesse maximale admissible |
15000 rpm |
| Jeu axial |
0 mm, avec charge radiale < 20 N |
|
0.14 mm, avec charge radiale > 20 N |
| Charge axiale max. (dynamique) |
16 N |
| Force de chassage axiale max. (statique) |
182 N |
| (statique, arbre maintenu) |
5000 N |
| Charge radiale max. |
140 N, 5 mm à partir du flasque |
| Autres caractéristiques |
| Nombre de paires de pôles |
1 |
| Nombre de phases |
3 |
| Nombre de cycles de stérilisation |
0 |
| Degré de protection |
IP54 |
| Produit |
| Poids |
850 g |
| | | Plage de fonctionnement permanent
|
| | |
|
| | | |
| | | Fonctionnement intermittent
|
| | |
|
Description

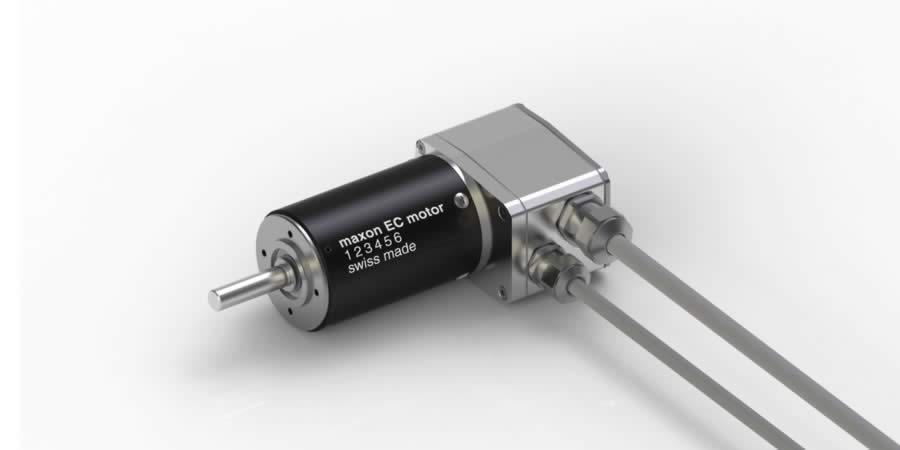

Les moteurs maxon EC à commutation électronique se caractérisent par d'excellentes données de couple, des performances élevées, une plage de vitesse extrêmement étendue ainsi qu'une longévité inégalée.
