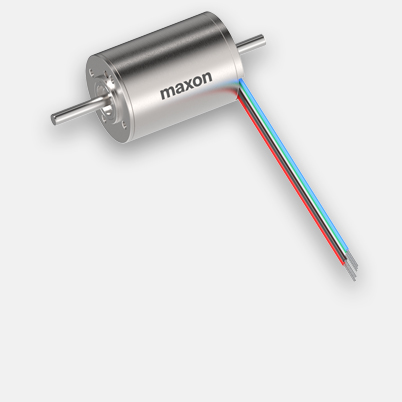

        EC-i 30 Ø30 mm, sans balais, 20 W, avec électronique intégrée, Enable

        Numéro d'article 618864

        EC-i 30 Ø30 mm, sans balais, 20 W, avec électronique intégrée, Enable
        Barème Quantité Prix unitaire
        Prix hors TVA, frais d'expédition en sus 1-4 284,52 €
        5-19 242,73 €
        20-49 200,52 €
        de 50 Sur demande

        Spécifications

        Illustrations techniques

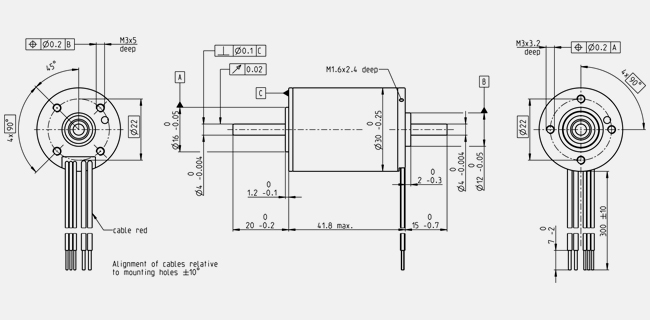

        • Schéma coté

        Information: Drawings are not in scale.

        Valeurs à tension nominale
        Tension nominale 24 V
        Vitesse à vide 6000 rpm
        Courant à vide 107 mA
        Vitesse nominale 6000 rpm
        Couple nominal (couple max. permanent) 32.6 mNm
        Courant nominal (courant permanent max.) 1.19 A
        Couple de démarrage 105 mNm
        Courant de démarrage 6.5 A
        Rendement max. 75 %
        Caractéristiques
        Type de régulation Vitesse
        Résistance aux bornes 0.292 Ω
        Inductance aux bornes 0.28 mH
        Constante de couple 19.4 mNm/A
        Constante de vitesse 491 rpm/V
        Pente vitesse/couple 7.38 rpm/mNm
        Constante de temps mécanique 0.517 ms
        Moment d'inertie du rotor 6.69 gcm²
        Entrée de la valeur de consigne de vitesse 0.42..10.1
        Échelle d'entrée de la valeur de consigne de vitesse 600 rpm/V
        Plage de vitesse 250..6060
        Caractéristiques thermiques
        Résistance therm. boîtier/air ambiant 13 K/W
        Résistance therm. bobinage/boîtier 5.89 K/W
        Constante de temps therm. bobinage 34.1 s
        Constante de temps therm. moteur 1040 s
        Température ambiante -40...+100 °C
        Température max. du bobinage +155 °C
        Caractéristiques mécaniques
        Type de palier/roulement Waelzlager
        Vitesse maximale admissible 6000 rpm
        Jeu axial 0 mm, avec charge radiale < 10 N
        0.14 mm, avec charge radiale > 10 N
        Charge axiale max. (dynamique) 9 N
        Force de chassage axiale max. (statique) 48.8 N
        (statique, arbre maintenu) 2510 N
        Charge radiale max. 30 N, 10 mm à partir du flasque
        Autres caractéristiques
        Nombre de paires de pôles 4
        Nombre de phases 3
        Nombre de cycles de stérilisation 0
        Produit
        Poids 160 g
        • Diagramme de zone

            Plage de fonctionnement permanent


            Fonctionnement intermittent


        Description

        Les moteurs EC-i sans balais à régulateur de vitesse 4-Q intégré séduisent par l'extrême simplicité de leur utilisation et une dynamique exceptionnelle. Grâce à leur conception robuste (flasque et boîtier en acier), ces moteurs conviennent à une vaste palette d'applications. Commandez dès aujourd'hui votre entraînement EC-i en ligne.

        Téléchargements

        Fichiers CAO (STEP)

        • Fichiers CAO (STEP) (ZIP 44 KB) Version 2018

        Manuels

        • Allemand

          • EC-i 30 iE Bedienungsanleitung (deutsch, PDF 2 MB) Version November 2021

          Anglais

          • EC-i 30 iE Operating Manual (english, PDF 2 MB) Version November 2021

        Pages de catalogue

        • Catalog page (english, PDF 99 KB) Version 2025
