Spécifications
| Valeurs à tension nominale |
| Tension nominale |
24 V |
| Vitesse à vide |
3340 rpm |
| Courant à vide |
657 mA |
| Vitesse nominale |
2970 rpm |
| Couple nominal (couple max. permanent) |
646 mNm |
| Courant nominal (courant permanent max.) |
9.42 A |
| Couple de démarrage |
6820 mNm |
| Courant de démarrage |
205 A |
| Rendement max. |
89 % |
| Caractéristiques |
| Résistance aux bornes |
0.117 Ω |
| Inductance aux bornes |
0.149 mH |
| Constante de couple |
68 mNm/A |
| Constante de vitesse |
140 rpm/V |
| Pente vitesse/couple |
0.241 rpm/mNm |
| Constante de temps mécanique |
0.668 ms |
| Moment d'inertie du rotor |
264 gcm² |
| Caractéristiques thermiques |
| Résistance therm. boîtier/air ambiant |
4.02 K/W |
| Résistance therm. bobinage/boîtier |
0.53 K/W |
| Constante de temps therm. bobinage |
19.7 s |
| Constante de temps therm. moteur |
2310 s |
| Température ambiante |
-40...+100 °C |
| Température max. du bobinage |
+155 °C |
| Caractéristiques mécaniques |
| Vitesse maximale admissible |
5000 rpm |
| Jeu axial |
0 mm, avec charge radiale < 15 N |
|
0.14 mm, avec charge radiale > 15 N |
| Charge axiale max. (dynamique) |
12 N |
| Force de chassage axiale max. (statique) |
150 N |
| (statique, arbre maintenu) |
6000 N |
| Charge radiale max. |
110 N, 5 mm à partir du flasque |
| Autres caractéristiques |
| Nombre de paires de pôles |
8 |
| Nombre de phases |
3 |
| Produit |
| Poids |
1150 g |
| | | Plage de fonctionnement permanent
|
| | |
|
| | | |
| | | Fonctionnement intermittent
|
| | |
|

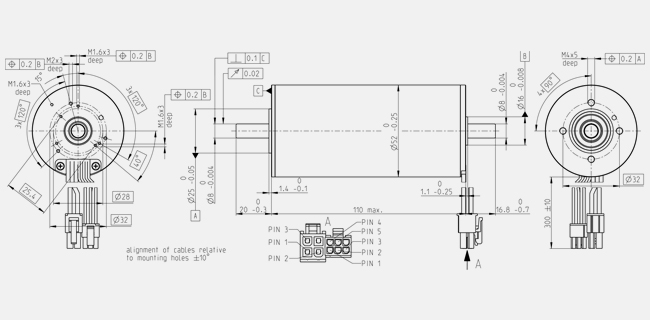

Description

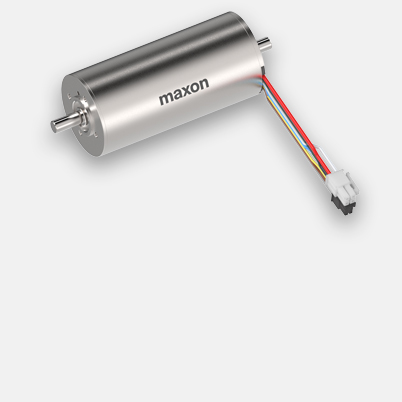

Grâce à un circuit magnétique optimisé, les moteurs EC-i sans balais équipés d'un bobinage à âme de fer présentent une densité de couple extrêmement élevée malgré un couple de saillance réduit. Le rotor intérieur multipolaire fournit une dynamique exceptionnelle. Avec leur conception robuste (flasque et boîtier en acier), ces moteurs sont utilisables dans les applications les plus diverses. Commandez votre entraînement EC-i en ligne.
