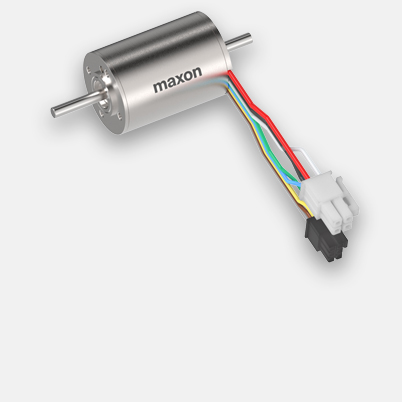

EC-i 30 Ø30 mm, sans balais, 45 W, avec capteurs à effet Hall | High Torque
Numéro d'article 539482
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 250,10 € |
| 5-19 | 213,36 € | |
| 20-49 | 176,21 € | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

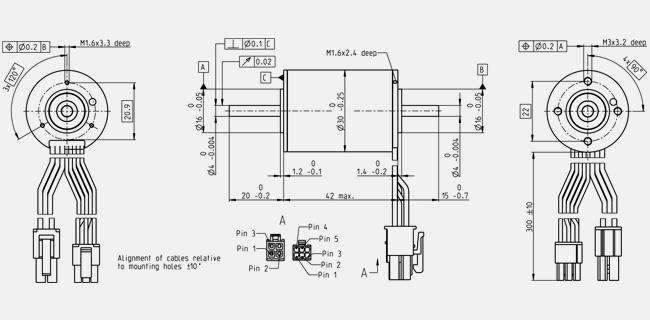

- Schéma coté
| Valeurs à tension nominale | |
| Tension nominale | 24 V |
| Vitesse à vide | 8510 rpm |
| Courant à vide | 149 mA |
| Vitesse nominale | 7050 rpm |
| Couple nominal (couple max. permanent) | 61.5 mNm |
| Courant nominal (courant permanent max.) | 2.21 A |
| Couple de démarrage | 480 mNm |
| Courant de démarrage | 29.4 A |
| Rendement max. | 86 % |
| Caractéristiques | |
| Résistance aux bornes | 0.816 Ω |
| Inductance aux bornes | 0.749 mH |
| Constante de couple | 26.6 mNm/A |
| Constante de vitesse | 359 rpm/V |
| Pente vitesse/couple | 11 rpm/mNm |
| Constante de temps mécanique | 0.934 ms |
| Moment d'inertie du rotor | 8.1 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 11.1 K/W |
| Résistance therm. bobinage/boîtier | 3.75 K/W |
| Constante de temps therm. bobinage | 27.5 s |
| Constante de temps therm. moteur | 866 s |
| Température ambiante | -40...+100 °C |
| Température max. du bobinage | +155 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Roulement à billes |
| Vitesse maximale admissible | 10000 rpm |
| Jeu axial | 0 mm, avec charge radiale < 9 N |
| 0.14 mm, avec charge radiale > 9 N | |
| Charge axiale max. (dynamique) | 5 N |
| Force de chassage axiale max. (statique) | 98 N |
| (statique, arbre maintenu) | 2000 N |
| Charge radiale max. | 25 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 4 |
| Nombre de phases | 3 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 156 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
