Détails
EC-i 52 Ø52 mm, sans balais, 180 W, avec capteurs à effet Hall | High Torque
Numéro d'article 516068
Il n'est plus possible de commander ce produit. Veuillez contacter l'Assistance de ventes par le biais du formulaire de demande. Merci
Spécifications
Illustrations techniques

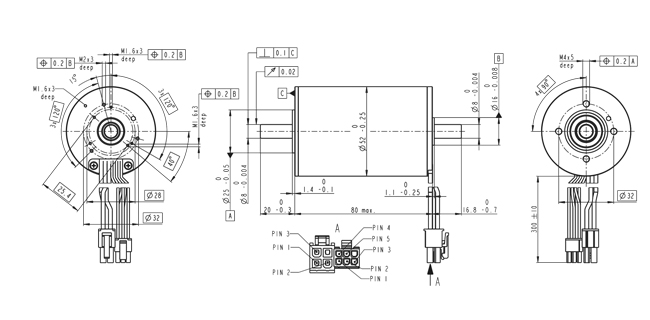

- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 48 V |
| Vitesse à vide | 5000 rpm |
| Courant à vide | 467 mA |
| Vitesse nominale | 4750 rpm |
| Couple nominal (couple max. permanent) | 298 mNm |
| Courant nominal (courant permanent max.) | 3.59 A |
| Couple de démarrage | 17900 mNm |
| Courant de démarrage | 197 A |
| Rendement max. | 90 % |
| Caractéristiques | |
| Résistance aux bornes | 0.244 Ω |
| Inductance aux bornes | 0.315 mH |
| Constante de couple | 91 mNm/A |
| Constante de vitesse | 105 rpm/V |
| Pente vitesse/couple | 0.281 rpm/mNm |
| Constante de temps mécanique | 0.415 ms |
| Moment d'inertie du rotor | 141 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 4.32 K/W |
| Résistance therm. bobinage/boîtier | 0.63 K/W |
| Constante de temps therm. bobinage | 19.4 s |
| Constante de temps therm. moteur | 1770 s |
| Température ambiante | -40...+100 °C |
| Température max. du bobinage | +155 °C |
| Caractéristiques mécaniques | |
| Vitesse maximale admissible | 6000 rpm |
| Jeu axial | 0 mm, avec charge radiale < 11.5 N |
| 0.1 mm, avec charge radiale > 11.5 N | |
| Charge axiale max. (dynamique) | 30 N |
| Force de chassage axiale max. (statique) | 150 N |
| (statique, arbre maintenu) | 6000 N |
| Charge radiale max. | 110 N, 15 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 7 |
| Nombre de phases | 3 |
| Produit | |
| Poids | 820 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
