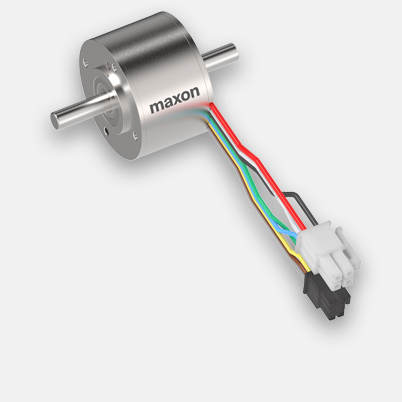

EC-i 40 Ø40 mm, sans balais, 50 W, avec capteurs à effet Hall | High Torque

Numéro d'article 496651

EC-i 40 Ø40 mm, sans balais, 50 W, avec capteurs à effet Hall
Barème Quantité Prix unitaire
Prix hors TVA, frais d'expédition en sus 1-4 286,52 €
5-19 244,31 €
20-49 201,78 €
de 50 Sur demande

Spécifications

Illustrations techniques

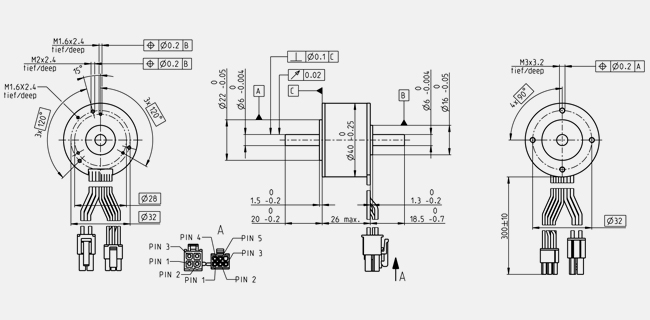

  • Schéma coté

Information: Drawings are not in scale.

Valeurs à tension nominale
Tension nominale 18 V
Vitesse à vide 7790 rpm
Courant à vide 289 mA
Vitesse nominale 6520 rpm
Couple nominal (couple max. permanent) 65.2 mNm
Courant nominal (courant permanent max.) 2.95 A
Couple de démarrage 497 mNm
Courant de démarrage 40.1 A
Rendement max. 84 %
Caractéristiques
Résistance aux bornes 0.448 Ω
Inductance aux bornes 0.255 mH
Constante de couple 21.7 mNm/A
Constante de vitesse 440 rpm/V
Pente vitesse/couple 9.1 rpm/mNm
Constante de temps mécanique 1.22 ms
Moment d'inertie du rotor 12.8 gcm²
Caractéristiques thermiques
Résistance therm. boîtier/air ambiant 9.91 K/W
Résistance therm. bobinage/boîtier 3.77 K/W
Constante de temps therm. bobinage 19 s
Constante de temps therm. moteur 892 s
Température ambiante -40...+100 °C
Température max. du bobinage +155 °C
Caractéristiques mécaniques
Type de palier/roulement Roulement à billes
Vitesse maximale admissible 10000 rpm
Jeu axial 0 mm, avec charge radiale < 9 N
0.15 mm, avec charge radiale > 9 N
Charge axiale max. (dynamique) 7 N
Force de chassage axiale max. (statique) 87 N
(statique, arbre maintenu) 6500 N
Charge radiale max. 21 N, 5 mm à partir du flasque
Autres caractéristiques
Nombre de paires de pôles 7
Nombre de phases 3
Nombre de cycles de stérilisation 0
Produit
Poids 180 g

  • Diagramme de zone

    Plage de fonctionnement permanent


    Fonctionnement intermittent


Description

Grâce à un circuit magnétique optimisé, les moteurs EC-i sans balais équipés d'un bobinage à âme de fer présentent une densité de couple extrêmement élevée malgré un couple de saillance réduit. Le rotor intérieur multipolaire fournit une dynamique exceptionnelle. Avec leur conception robuste (flasque et boîtier en acier), ces moteurs sont utilisables dans les applications les plus diverses. Commandez votre entraînement EC-i en ligne.
