Détails

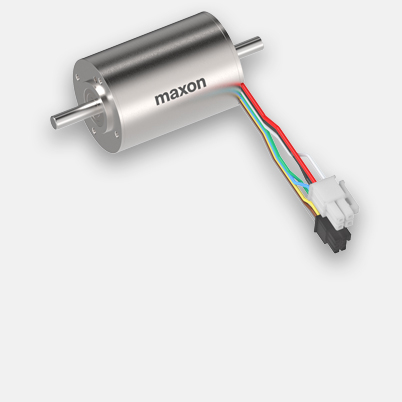

EC-i 40 Ø40 mm, sans balais, 100 W, avec capteurs à effet Hall | High Torque
Numéro d'article 488607
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 332,83 € |
| 5-19 | 283,89 € | |
| 20-49 | 234,52 € | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

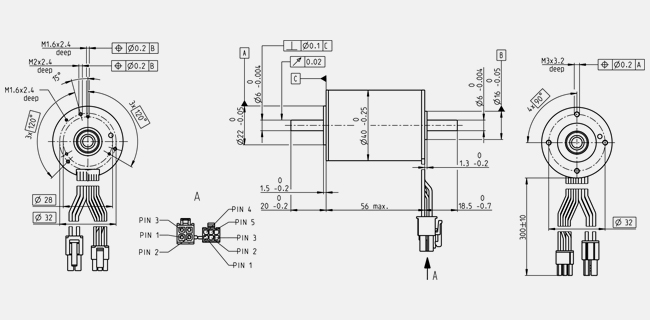

- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 48 V |
| Vitesse à vide | 5000 rpm |
| Courant à vide | 150 mA |
| Vitesse nominale | 4390 rpm |
| Couple nominal (couple max. permanent) | 224 mNm |
| Courant nominal (courant permanent max.) | 2.41 A |
| Couple de démarrage | 2080 mNm |
| Courant de démarrage | 48.3 A |
| Rendement max. | 89 % |
| Caractéristiques | |
| Résistance aux bornes | 0.994 Ω |
| Inductance aux bornes | 0.995 mH |
| Constante de couple | 91 mNm/A |
| Constante de vitesse | 105 rpm/V |
| Pente vitesse/couple | 1.15 rpm/mNm |
| Constante de temps mécanique | 0.528 ms |
| Moment d'inertie du rotor | 44 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 7.17 K/W |
| Résistance therm. bobinage/boîtier | 1.35 K/W |
| Constante de temps therm. bobinage | 25.8 s |
| Constante de temps therm. moteur | 1400 s |
| Température ambiante | -40...+100 °C |
| Température max. du bobinage | +155 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Roulement à billes |
| Vitesse maximale admissible | 8000 rpm |
| Jeu axial | 0 mm, avec charge radiale < 9 N |
| 0.15 mm, avec charge radiale > 9 N | |
| Charge axiale max. (dynamique) | 7 N |
| Force de chassage axiale max. (statique) | 87 N |
| (statique, arbre maintenu) | 3000 N |
| Charge radiale max. | 29.9 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 7 |
| Nombre de phases | 3 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 390 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
