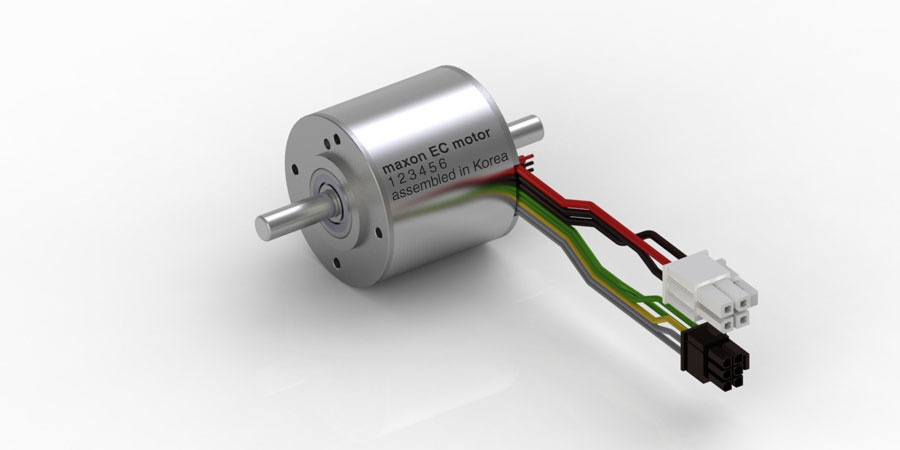

Spécifications

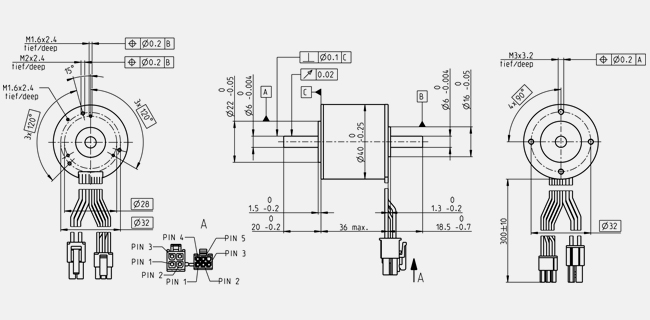

Information: Drawings are not in scale.
| Valeurs à tension nominale |
| Tension nominale |
36 V |
| Vitesse à vide |
10700 rpm |
| Courant à vide |
192 mA |
| Vitesse nominale |
8720 rpm |
| Couple nominal (couple max. permanent) |
84.8 mNm |
| Courant nominal (courant permanent max.) |
2.47 A |
| Couple de démarrage |
728 mNm |
| Courant de démarrage |
47 A |
| Rendement max. |
87 % |
| Caractéristiques |
| Résistance aux bornes |
0.766 Ω |
| Inductance aux bornes |
0.644 mH |
| Constante de couple |
31.5 mNm/A |
| Constante de vitesse |
303 rpm/V |
| Pente vitesse/couple |
7.36 rpm/mNm |
| Constante de temps mécanique |
1.86 ms |
| Moment d'inertie du rotor |
24.2 gcm² |
| Caractéristiques thermiques |
| Résistance therm. boîtier/air ambiant |
7.8 K/W |
| Résistance therm. bobinage/boîtier |
2.6 K/W |
| Constante de temps therm. bobinage |
28.5 s |
| Constante de temps therm. moteur |
936 s |
| Température ambiante |
-40...+100 °C |
| Température max. du bobinage |
+155 °C |
| Caractéristiques mécaniques |
| Type de palier/roulement |
Roulement à billes |
| Vitesse maximale admissible |
15000 rpm |
| Jeu axial |
0 mm, avec charge radiale < 9 N |
|
0.15 mm, avec charge radiale > 9 N |
| Charge axiale max. (dynamique) |
5 N |
| Force de chassage axiale max. (statique) |
87 N |
| (statique, arbre maintenu) |
5000 N |
| Charge radiale max. |
15 N, 5 mm à partir du flasque |
| Autres caractéristiques |
| Nombre de paires de pôles |
7 |
| Nombre de phases |
3 |
| Nombre de cycles de stérilisation |
0 |
| Produit |
| Poids |
240 g |
| | | Plage de fonctionnement permanent
|
| | |
|
| | | |
| | | Fonctionnement intermittent
|
| | |
|
Description
Grâce à un circuit magnétique optimisé, les moteurs EC-i sans balais équipés d'un bobinage à âme de fer présentent une densité de couple extrêmement élevée malgré un couple de saillance réduit. Le rotor intérieur multipolaire fournit une dynamique exceptionnelle. Avec leur conception robuste (flasque et boîtier en acier), ces moteurs sont utilisables dans les applications les plus diverses. Commandez votre entraînement EC-i en ligne.
