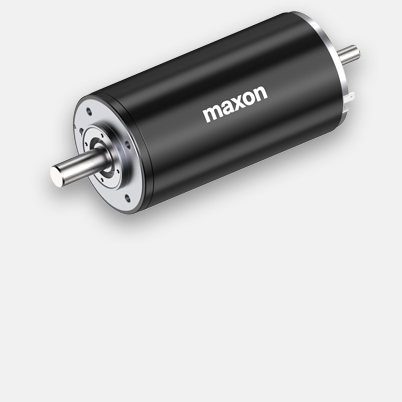

RE 65 Ø65 mm, balais en graphite, 250 W
Numéro d'article 353297
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 1 005,86 € |
| 5-19 | 903,24 € | |
| 20-49 | 821,03 € | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques
- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 48 V |
| Vitesse à vide | 3670 rpm |
| Courant à vide | 289 mA |
| Vitesse nominale | 3420 rpm |
| Couple nominal (couple max. permanent) | 800 mNm |
| Courant nominal (courant permanent max.) | 6.8 A |
| Couple de démarrage | 16100 mNm |
| Courant de démarrage | 131 A |
| Rendement max. | 88 % |
| Caractéristiques | |
| Résistance aux bornes | 0.365 Ω |
| Inductance aux bornes | 0.161 mH |
| Constante de couple | 123 mNm/A |
| Constante de vitesse | 77.8 rpm/V |
| Pente vitesse/couple | 0.231 rpm/mNm |
| Constante de temps mécanique | 3.25 ms |
| Moment d'inertie du rotor | 1340 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 1.3 K/W |
| Résistance therm. bobinage/boîtier | 1.85 K/W |
| Constante de temps therm. bobinage | 123 s |
| Constante de temps therm. moteur | 1060 s |
| Température ambiante | -30...+100 °C |
| Température max. du bobinage | +125 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Waelzlager |
| Vitesse maximale admissible | 5500 rpm |
| Jeu axial | 0 mm, avec charge radiale < 25 N |
| 0.1 mm, avec charge radiale > 25 N | |
| Jeu radial | 0.03 mm |
| Charge axiale max. (dynamique) | 70 N |
| Force de chassage axiale max. (statique) | 420 N |
| (statique, arbre maintenu) | 12000 N |
| Charge radiale max. | 350 N, 15 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 2 |
| Nombre segments de collecteur | 26 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 2100 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
