Spécifications

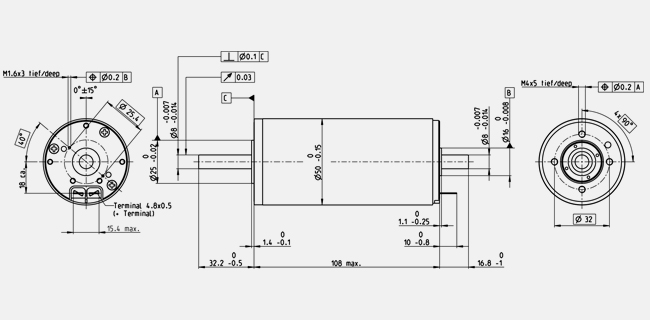

Information: Drawings are not in scale.
| Valeurs à tension nominale |
| Tension nominale |
48 V |
| Vitesse à vide |
4900 rpm |
| Courant à vide |
88.4 mA |
| Vitesse nominale |
4620 rpm |
| Couple nominal (couple max. permanent) |
420 mNm |
| Courant nominal (courant permanent max.) |
4.58 A |
| Couple de démarrage |
7370 mNm |
| Courant de démarrage |
78.9 A |
| Rendement max. |
93 % |
| Caractéristiques |
| Résistance aux bornes |
0.608 Ω |
| Inductance aux bornes |
0.423 mH |
| Constante de couple |
93.4 mNm/A |
| Constante de vitesse |
102 rpm/V |
| Pente vitesse/couple |
0.666 rpm/mNm |
| Constante de temps mécanique |
3.81 ms |
| Moment d'inertie du rotor |
547 gcm² |
| Caractéristiques thermiques |
| Résistance therm. boîtier/air ambiant |
3.59 K/W |
| Résistance therm. bobinage/boîtier |
1.24 K/W |
| Constante de temps therm. bobinage |
69.2 s |
| Constante de temps therm. moteur |
1510 s |
| Température ambiante |
-30...+100 °C |
| Température max. du bobinage |
+125 °C |
| Caractéristiques mécaniques |
| Type de palier/roulement |
Waelzlager |
| Vitesse maximale admissible |
9500 rpm |
| Jeu axial |
0 mm, avec charge radiale < 11.5 N |
|
0.1 mm, avec charge radiale > 11.5 N |
| Jeu radial |
0.03 mm |
| Charge axiale max. (dynamique) |
30 N |
| Force de chassage axiale max. (statique) |
150 N |
| (statique, arbre maintenu) |
6000 N |
| Charge radiale max. |
110 N, 15 mm à partir du flasque |
| Autres caractéristiques |
| Nombre de paires de pôles |
1 |
| Nombre segments de collecteur |
15 |
| Nombre de cycles de stérilisation |
0 |
| Produit |
| Poids |
1100 g |
| | | Plage de fonctionnement permanent
|
| | |
|
| | | |
| | | Fonctionnement intermittent
|
| | |
|
Description
Les moteurs DC maxon sont des moteurs à courant continu d'excellente qualité équipés d'aimants permanents puissants. Le «cœur» du moteur est son rotor sans fer, qui fait l'objet d'un brevet international. Il s'agit d'une technologie de pointe au service d'entraînements de dimension réduite, à puissance élevée et à faible inertie.
