NRND (Not Recommended for New Designs): Ces produits sont encore disponibles mais ils ne sont pas recommandés pour de nouveaux projets. Le service des Ventes vous informera volontiers sur les autres produits possibles.

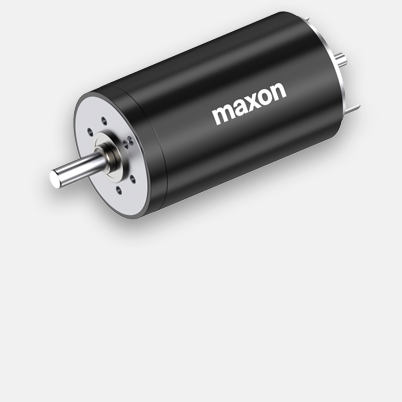

Spécifications
Illustrations techniques

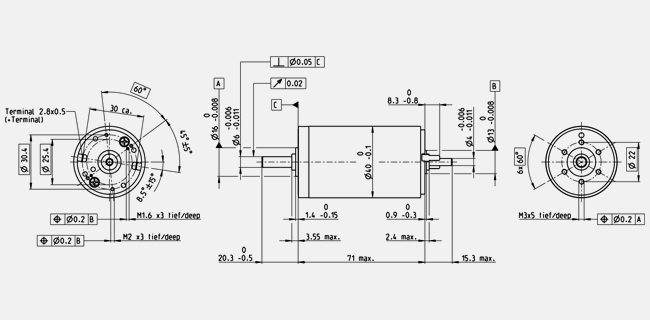

Schéma coté
Information: Drawings are not in scale.
Valeurs à tension nominale
Tension nominale
12 V
Vitesse à vide
6920 rpm
Courant à vide
241 mA
Vitesse nominale
6380 rpm
Couple nominal (couple max. permanent)
94.9 mNm
Courant nominal (courant permanent max.)
6 A
Couple de démarrage
1720 mNm
Courant de démarrage
105 A
Rendement max.
88 %
Caractéristiques
Résistance aux bornes
0.115 Ω
Inductance aux bornes
0.0245 mH
Constante de couple
16.4 mNm/A
Constante de vitesse
581 rpm/V
Pente vitesse/couple
4.05 rpm/mNm
Constante de temps mécanique
5.89 ms
Moment d'inertie du rotor
139 gcm²
Caractéristiques thermiques
Résistance therm. boîtier/air ambiant
4.65 K/W
Résistance therm. bobinage/boîtier
1.93 K/W
Constante de temps therm. bobinage
41.9 s
Constante de temps therm. moteur
809 s
Température ambiante
-30...+100 °C
Température max. du bobinage
+155 °C
Caractéristiques mécaniques
Type de palier/roulement
Waelzlager
Vitesse maximale admissible
12000 rpm
Jeu axial
0.05 - 0.15 mm
Jeu radial
0.025 mm
Charge axiale max. (dynamique)
5.6 N
Force de chassage axiale max. (statique)
110 N
(statique, arbre maintenu)
1200 N
Charge radiale max.
28 N, 5 mm à partir du flasque
Autres caractéristiques
Nombre de paires de pôles
1
Nombre segments de collecteur
13
Nombre de cycles de stérilisation
0
Produit
Poids
480 g
Diagramme de zone
Plage de fonctionnement permanent
Fonctionnement intermittent
Description
Les moteurs DC maxon sont des moteurs à courant continu d'excellente qualité équipés d'aimants permanentspuissants. Le «cœur» du moteur est son rotor sans fer, qui fait l'objet d'un brevet international.Il s'agit d'une technologie de pointe au service d'entraînements de dimension réduite, à puissance élevée et à faible inertie.
