Spécifications

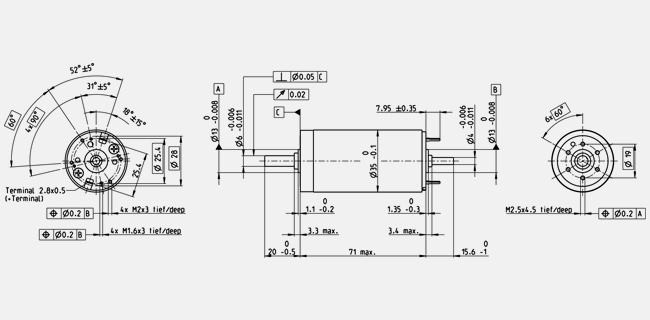

Information: Drawings are not in scale.
| Valeurs à tension nominale |
| Tension nominale |
48 V |
| Vitesse à vide |
3830 rpm |
| Courant à vide |
27 mA |
| Vitesse nominale |
2980 rpm |
| Couple nominal (couple max. permanent) |
108 mNm |
| Courant nominal (courant permanent max.) |
0.937 A |
| Couple de démarrage |
499 mNm |
| Courant de démarrage |
4.21 A |
| Rendement max. |
84 % |
| Caractéristiques |
| Résistance aux bornes |
11.4 Ω |
| Inductance aux bornes |
3.16 mH |
| Constante de couple |
119 mNm/A |
| Constante de vitesse |
80.5 rpm/V |
| Pente vitesse/couple |
7.74 rpm/mNm |
| Constante de temps mécanique |
5.33 ms |
| Moment d'inertie du rotor |
65.7 gcm² |
| Caractéristiques thermiques |
| Résistance therm. boîtier/air ambiant |
6.2 K/W |
| Résistance therm. bobinage/boîtier |
2 K/W |
| Constante de temps therm. bobinage |
27.3 s |
| Constante de temps therm. moteur |
707 s |
| Température ambiante |
-30...+100 °C |
| Température max. du bobinage |
+155 °C |
| Caractéristiques mécaniques |
| Type de palier/roulement |
Waelzlager |
| Vitesse maximale admissible |
12000 rpm |
| Jeu axial |
0.05 - 0.15 mm |
| Jeu radial |
0.025 mm |
| Charge axiale max. (dynamique) |
5.6 N |
| Force de chassage axiale max. (statique) |
110 N |
| (statique, arbre maintenu) |
1200 N |
| Charge radiale max. |
28 N, 5 mm à partir du flasque |
| Autres caractéristiques |
| Nombre de paires de pôles |
1 |
| Nombre segments de collecteur |
13 |
| Nombre de cycles de stérilisation |
0 |
| Produit |
| Poids |
340 g |
| | | Plage de fonctionnement permanent
|
| | |
|
| | | |
| | | Fonctionnement intermittent
|
| | |
|
Description

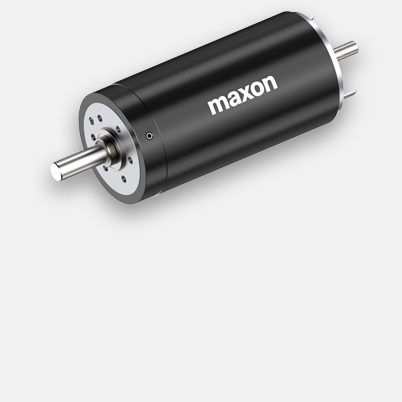

Les moteurs DC maxon sont des moteurs à courant continu d'excellente qualité équipés d'aimants permanents puissants. Le «cœur» du moteur est son rotor sans fer, qui fait l'objet d'un brevet international. Il s'agit d'une technologie de pointe au service d'entraînements de dimension réduite, à puissance élevée et à faible inertie.
