NRND (Not Recommended for New Designs): Ces produits sont encore disponibles mais ils ne sont pas recommandés pour de nouveaux projets. Le service des Ventes vous informera volontiers sur les autres produits possibles.
Spécifications
Illustrations techniques
Schéma coté
Information: Drawings are not in scale.
Valeurs à tension nominale
Tension nominale
24 V
Vitesse à vide
7250 rpm
Courant à vide
3.11 mA
Vitesse nominale
5070 rpm
Couple nominal (couple max. permanent)
5.29 mNm
Courant nominal (courant permanent max.)
0.171 A
Couple de démarrage
17.6 mNm
Courant de démarrage
0.561 A
Rendement max.
86 %
Caractéristiques
Résistance aux bornes
42.8 Ω
Inductance aux bornes
1.75 mH
Constante de couple
31.4 mNm/A
Constante de vitesse
304 rpm/V
Pente vitesse/couple
414 rpm/mNm
Constante de temps mécanique
5.31 ms
Moment d'inertie du rotor
1.23 gcm²
Caractéristiques thermiques
Résistance therm. boîtier/air ambiant
30 K/W
Résistance therm. bobinage/boîtier
8.5 K/W
Constante de temps therm. bobinage
9.93 s
Constante de temps therm. moteur
436 s
Température ambiante
-20...+65 °C
Température max. du bobinage
+85 °C
Caractéristiques mécaniques
Type de palier/roulement
Palier fritté
Vitesse maximale admissible
11000 rpm
Jeu axial
0.05 - 0.15 mm
Jeu radial
0.014 mm
Charge axiale max. (dynamique)
0.8 N
Force de chassage axiale max. (statique)
15 N
(statique, arbre maintenu)
0 N
Charge radiale max.
1.5 N, 5 mm à partir du flasque
Autres caractéristiques
Nombre de paires de pôles
1
Nombre segments de collecteur
7
Nombre de cycles de stérilisation
0
Produit
Poids
38 g
Diagramme de zone
Plage de fonctionnement permanent
Fonctionnement intermittent
Description

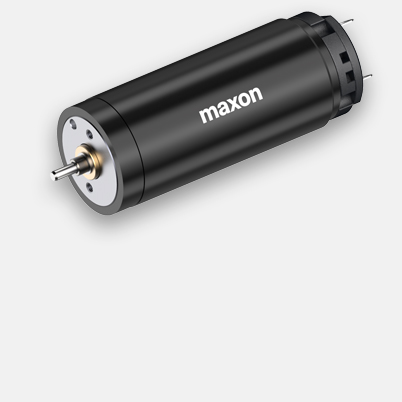

Les moteurs DC maxon sont des moteurs à courant continu d'excellente qualité équipés d'aimants permanentspuissants. Le «cœur» du moteur est son rotor sans fer, qui fait l'objet d'un brevet international.Il s'agit d'une technologie de pointe au service d'entraînements de dimension réduite, à puissance élevée et à faible inertie.
