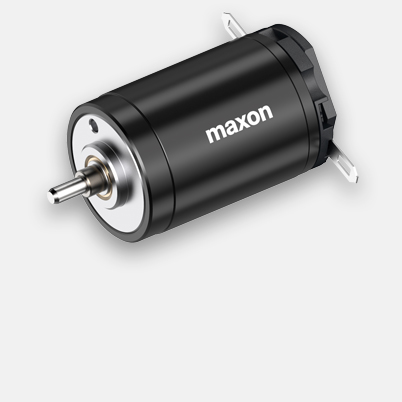

RE 13 Ø13 mm, balais en métal précieux, 1,2 W

Numéro d'article 118401

Prix

Barème

Quantité Prix unitaire
1-4 57,00 €
5-19 49,91 €
20-49 41,82 €
de 50 Sur demande

Prix hors TVA, frais d'expédition en sus

Imprimer les détails

Description

Les moteurs DC maxon sont des moteurs à courant continu d'excellente qualité équipés d'aimants permanents puissants. Le «cœur» du moteur est son rotor sans fer, qui fait l'objet d'un brevet international. Il s'agit d'une technologie de pointe au service d'entraînements de dimension réduite, à puissance élevée et à faible inertie.

Spécifications

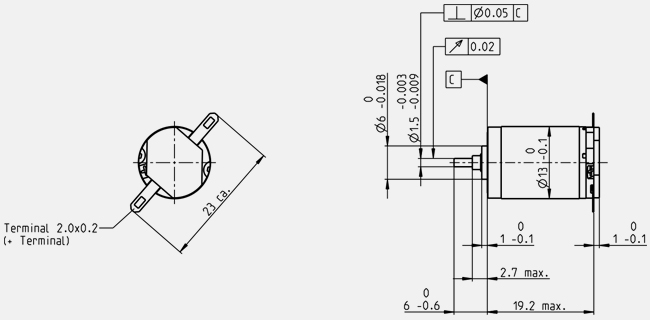

Illustrations techniques

Information: Drawings are not in scale.

Valeurs à tension nominale
Tension nominale 1 V
Vitesse à vide 11600 rpm
Courant à vide 104 mA
Vitesse nominale 9930 rpm
Couple nominal (couple max. permanent) 0.499 mNm
Courant nominal (courant permanent max.) 0.72 A
Couple de démarrage 2.86 mNm
Courant de démarrage 3.56 A
Rendement max. 69 %
Caractéristiques
Résistance aux bornes 0.281 Ω
Inductance aux bornes 0.006 mH
Constante de couple 0.802 mNm/A
Constante de vitesse 11900 rpm/V
Pente vitesse/couple 4170 rpm/mNm
Constante de temps mécanique 15.6 ms
Moment d'inertie du rotor 0.358 gcm²
Caractéristiques thermiques
Résistance therm. boîtier/air ambiant 46 K/W
Résistance therm. bobinage/boîtier 14 K/W
Constante de temps therm. bobinage 6.17 s
Constante de temps therm. moteur 179 s
Température ambiante -20...+65 °C
Température max. du bobinage +85 °C
Caractéristiques mécaniques
Type de palier/roulement Palier fritté
Vitesse maximale admissible 19000 rpm
Jeu axial 0.05 - 0.15 mm
Jeu radial 0.014 mm
Charge axiale max. (dynamique) 0.8 N
Force de chassage axiale max. (statique) 15 N
(statique, arbre maintenu) 170 N
Charge radiale max. 1.4 N, 5 mm à partir du flasque
Autres caractéristiques
Nombre de paires de pôles 1
Nombre segments de collecteur 7
Nombre de cycles de stérilisation 0
Produit
Poids 12 g
  • Diagramme de zone

    Plage de fonctionnement permanent


    Fonctionnement intermittent
