Spécifications

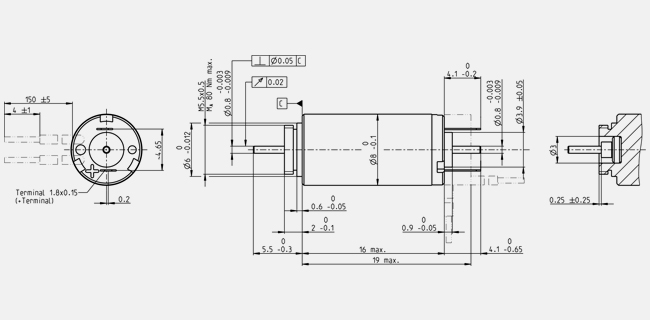

Information: Drawings are not in scale.
| Valeurs à tension nominale |
| Tension nominale |
2.4 V |
| Vitesse à vide |
14000 rpm |
| Courant à vide |
14.3 mA |
| Vitesse nominale |
4230 rpm |
| Couple nominal (couple max. permanent) |
0.635 mNm |
| Courant nominal (courant permanent max.) |
0.411 A |
| Couple de démarrage |
0.925 mNm |
| Courant de démarrage |
0.581 A |
| Rendement max. |
72 % |
| Caractéristiques |
| Résistance aux bornes |
4.13 Ω |
| Inductance aux bornes |
0.0304 mH |
| Constante de couple |
1.59 mNm/A |
| Constante de vitesse |
6000 rpm/V |
| Pente vitesse/couple |
15600 rpm/mNm |
| Constante de temps mécanique |
6.31 ms |
| Moment d'inertie du rotor |
0.0388 gcm² |
| Caractéristiques thermiques |
| Résistance therm. boîtier/air ambiant |
48 K/W |
| Résistance therm. bobinage/boîtier |
22 K/W |
| Constante de temps therm. bobinage |
3 s |
| Constante de temps therm. moteur |
70.1 s |
| Température ambiante |
-20...+65 °C |
| Température max. du bobinage |
+85 °C |
| Caractéristiques mécaniques |
| Type de palier/roulement |
Palier fritté |
| Vitesse maximale admissible |
23000 rpm |
| Jeu axial |
0.02 - 0.1 mm |
| Jeu radial |
0.012 mm |
| Charge axiale max. (dynamique) |
0.15 N |
| Force de chassage axiale max. (statique) |
10 N |
| Charge radiale max. |
0.6 N, 4 mm à partir du flasque |
| Autres caractéristiques |
| Nombre de paires de pôles |
1 |
| Nombre segments de collecteur |
5 |
| Nombre de cycles de stérilisation |
0 |
| Produit |
| Poids |
4 g |
| | | Plage de fonctionnement permanent
|
| | |
|
| | | |
| | | Fonctionnement intermittent
|
| | |
|
Description

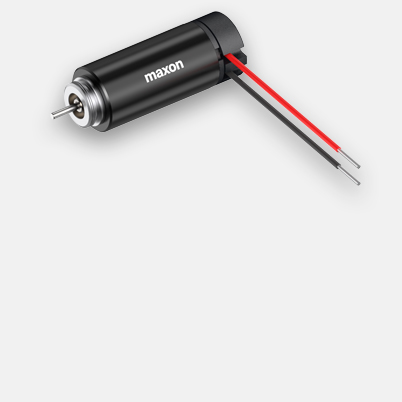

Les moteurs DC maxon sont des moteurs à courant continu d'excellente qualité équipés d'aimants permanents puissants. Le «cœur» du moteur constitue son rotor sans fer, qui fait l'objet d'un brevet international. Notre combinaison de métaux précieux garantit une excellente constance de la résistance de contact faible, même après une longue période d'immobilisation. Les moteurs fonctionnent avec une tension de démarrage très faible et subissent très peu de perturbations électriques.
