Spécifications

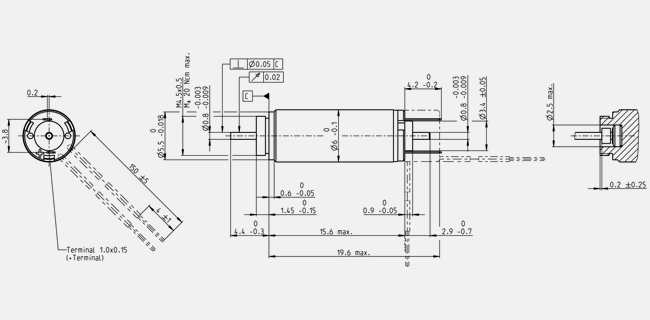

Information: Drawings are not in scale.
| Valeurs à tension nominale |
| Tension nominale |
1.5 V |
| Vitesse à vide |
18800 rpm |
| Courant à vide |
32.7 mA |
| Vitesse nominale |
4470 rpm |
| Couple nominal (couple max. permanent) |
0.306 mNm |
| Courant nominal (courant permanent max.) |
0.45 A |
| Couple de démarrage |
0.419 mNm |
| Courant de démarrage |
0.581 A |
| Rendement max. |
59 % |
| Caractéristiques |
| Résistance aux bornes |
2.58 Ω |
| Inductance aux bornes |
0.0227 mH |
| Constante de couple |
0.72 mNm/A |
| Constante de vitesse |
13300 rpm/V |
| Pente vitesse/couple |
47500 rpm/mNm |
| Constante de temps mécanique |
7.45 ms |
| Moment d'inertie du rotor |
0.015 gcm² |
| Caractéristiques thermiques |
| Résistance therm. boîtier/air ambiant |
77 K/W |
| Résistance therm. bobinage/boîtier |
16.2 K/W |
| Constante de temps therm. bobinage |
1.39 s |
| Constante de temps therm. moteur |
57.3 s |
| Température ambiante |
-20...+65 °C |
| Température max. du bobinage |
+85 °C |
| Caractéristiques mécaniques |
| Type de palier/roulement |
Palier fritté |
| Vitesse maximale admissible |
23000 rpm |
| Jeu axial |
0.02 - 0.1 mm |
| Jeu radial |
0.012 mm |
| Charge axiale max. (dynamique) |
0.15 N |
| Force de chassage axiale max. (statique) |
10 N |
| Charge radiale max. |
0.6 N, 4 mm à partir du flasque |
| Autres caractéristiques |
| Nombre de paires de pôles |
1 |
| Nombre segments de collecteur |
5 |
| Nombre de cycles de stérilisation |
0 |
| Produit |
| Poids |
2 g |
| | | Plage de fonctionnement permanent
|
| | |
|
| | | |
| | | Fonctionnement intermittent
|
| | |
|
Description
Les moteurs DC maxon sont des moteurs à courant continu d'excellente qualité équipés d'aimants permanents puissants. Le «cœur» du moteur est son rotor sans fer, qui fait l'objet d'un brevet international. Il s'agit d'une technologie de pointe au service d'entraînements de dimension réduite, à puissance élevée et à faible inertie.
