Spécifications
Illustrations techniques

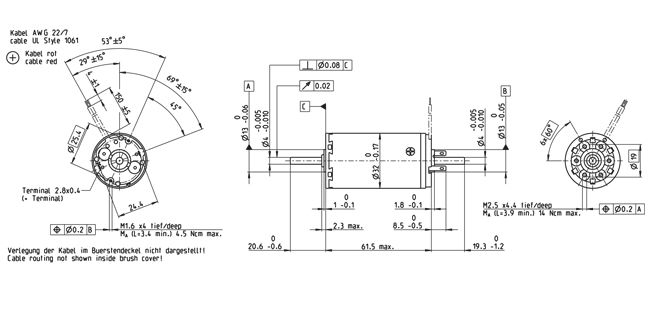

- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 48 V |
| Vitesse à vide | 3870 rpm |
| Courant à vide | 11.8 mA |
| Vitesse nominale | 2090 rpm |
| Couple nominal (couple max. permanent) | 37 mNm |
| Courant nominal (courant permanent max.) | 0.328 A |
| Couple de démarrage | 81.6 mNm |
| Courant de démarrage | 0.7 A |
| Rendement max. | 76 % |
| Caractéristiques | |
| Résistance aux bornes | 68.8 Ω |
| Inductance aux bornes | 9.71 mH |
| Constante de couple | 117 mNm/A |
| Constante de vitesse | 81.9 rpm/V |
| Pente vitesse/couple | 48.2 rpm/mNm |
| Constante de temps mécanique | 21.6 ms |
| Moment d'inertie du rotor | 42.6 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 7.5 K/W |
| Résistance therm. bobinage/boîtier | 2.1 K/W |
| Constante de temps therm. bobinage | 17.1 s |
| Constante de temps therm. moteur | 791 s |
| Température ambiante | -20...+85 °C |
| Température max. du bobinage | +125 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Waelzlager |
| Vitesse maximale admissible | 6000 rpm |
| Jeu axial | 0.12 - 0.22 mm |
| Jeu radial | 0.025 mm |
| Charge axiale max. (dynamique) | 7.6 N |
| Force de chassage axiale max. (statique) | 110 N |
| (statique, arbre maintenu) | 0 N |
| Charge radiale max. | 32 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 1 |
| Nombre segments de collecteur | 13 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 211 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
