Spécifications

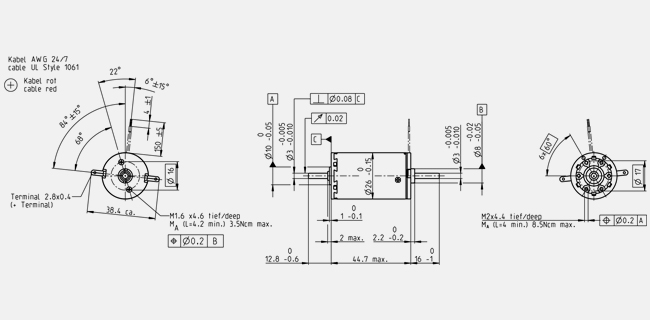

Information: Drawings are not in scale.
| Valeurs à tension nominale |
| Tension nominale |
12 V |
| Vitesse à vide |
8190 rpm |
| Courant à vide |
57 mA |
| Vitesse nominale |
6720 rpm |
| Couple nominal (couple max. permanent) |
14.2 mNm |
| Courant nominal (courant permanent max.) |
1.08 A |
| Couple de démarrage |
80.2 mNm |
| Courant de démarrage |
5.79 A |
| Rendement max. |
81 % |
| Caractéristiques |
| Résistance aux bornes |
2.07 Ω |
| Inductance aux bornes |
0.227 mH |
| Constante de couple |
13.9 mNm/A |
| Constante de vitesse |
689 rpm/V |
| Pente vitesse/couple |
103 rpm/mNm |
| Constante de temps mécanique |
14.6 ms |
| Moment d'inertie du rotor |
13.6 gcm² |
| Caractéristiques thermiques |
| Résistance therm. boîtier/air ambiant |
13.2 K/W |
| Résistance therm. bobinage/boîtier |
3.2 K/W |
| Constante de temps therm. bobinage |
13 s |
| Constante de temps therm. moteur |
474 s |
| Température ambiante |
-30...+85 °C |
| Température max. du bobinage |
+125 °C |
| Caractéristiques mécaniques |
| Type de palier/roulement |
Waelzlager |
| Vitesse maximale admissible |
10400 rpm |
| Jeu axial |
0.1 - 0.2 mm |
| Jeu radial |
0.025 mm |
| Charge axiale max. (dynamique) |
5 N |
| Force de chassage axiale max. (statique) |
75 N |
| (statique, arbre maintenu) |
1200 N |
| Charge radiale max. |
20.5 N, 5 mm à partir du flasque |
| Autres caractéristiques |
| Nombre de paires de pôles |
1 |
| Nombre segments de collecteur |
13 |
| Nombre de cycles de stérilisation |
0 |
| Produit |
| Poids |
119 g |
| | | Plage de fonctionnement permanent
|
| | |
|
| | | |
| | | Fonctionnement intermittent
|
| | |
|
Description

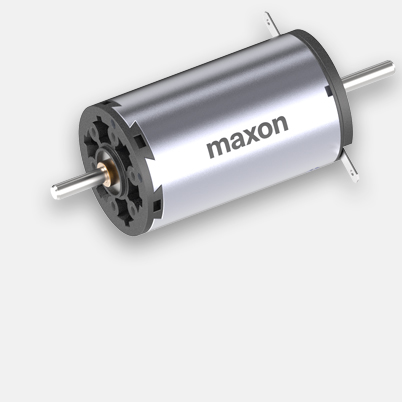

Les moteurs DC maxon sont des moteurs à courant continu innovants d'excellente qualité équipés d'aimants permanents puissants. Le «cœur» du moteur est le bobinage maxon sans fer, qui a déjà fait ses preuves des millions de fois. Il s'agit d'une technologie de pointe au service d'entraînements de dimension réduite, aux performances élevées et de faible inertie.
