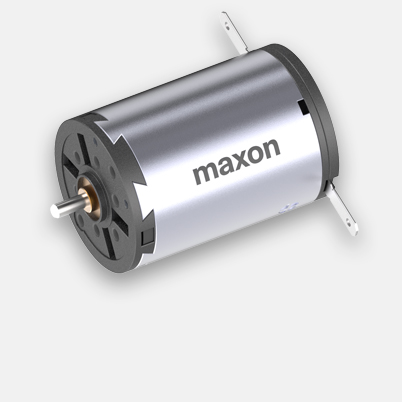

A-max 22 Ø22 mm, balais en graphite, 6 W, avec terminaux
Numéro d'article 110147
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 64,31 € |
| 5-19 | 58,63 € | |
| 20-49 | 53,37 € | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

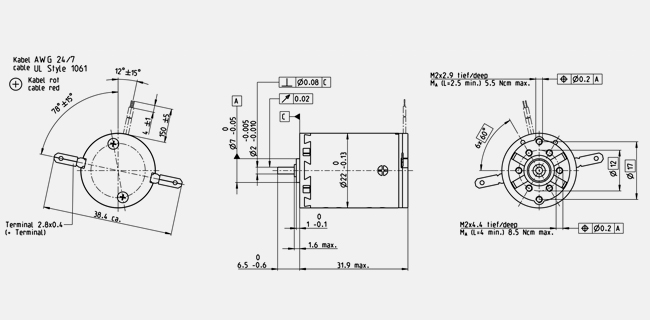

- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 12 V |
| Vitesse à vide | 10200 rpm |
| Courant à vide | 45.8 mA |
| Vitesse nominale | 7060 rpm |
| Couple nominal (couple max. permanent) | 6.96 mNm |
| Courant nominal (courant permanent max.) | 0.681 A |
| Couple de démarrage | 23.7 mNm |
| Courant de démarrage | 2.17 A |
| Rendement max. | 72 % |
| Caractéristiques | |
| Résistance aux bornes | 5.53 Ω |
| Inductance aux bornes | 0.363 mH |
| Constante de couple | 10.9 mNm/A |
| Constante de vitesse | 875 rpm/V |
| Pente vitesse/couple | 444 rpm/mNm |
| Constante de temps mécanique | 19.9 ms |
| Moment d'inertie du rotor | 4.29 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 20 K/W |
| Résistance therm. bobinage/boîtier | 6 K/W |
| Constante de temps therm. bobinage | 10.2 s |
| Constante de temps therm. moteur | 314 s |
| Température ambiante | -30...+85 °C |
| Température max. du bobinage | +125 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Palier fritté |
| Vitesse maximale admissible | 9800 rpm |
| Jeu axial | 0.05 - 0.15 mm |
| Jeu radial | 0.012 mm |
| Charge axiale max. (dynamique) | 1 N |
| Force de chassage axiale max. (statique) | 80 N |
| (statique, arbre maintenu) | 0 N |
| Charge radiale max. | 2.8 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 1 |
| Nombre segments de collecteur | 9 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 54 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
