DCX 10 L Ø10 mm, balais en métal précieux CLL, roulement à billes
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 128,52 €* |
| 5-19 | 112,10 €* | |
| 20-49 | 95,58 €* | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

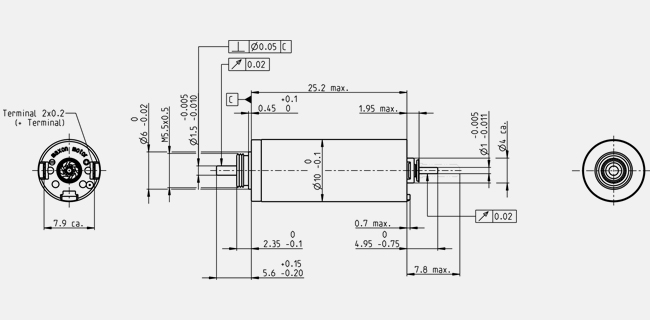

- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 4.5 V |
| Vitesse à vide | 11900 rpm |
| Courant à vide | 34.3 mA |
| Vitesse nominale | 7130 rpm |
| Couple nominal (couple max. permanent) | 2.18 mNm |
| Courant nominal (courant permanent max.) | 0.645 A |
| Couple de démarrage | 5.45 mNm |
| Courant de démarrage | 1.55 A |
| Rendement max. | 73 % |
| Caractéristiques | |
| Résistance aux bornes | 2.9 Ω |
| Inductance aux bornes | 0.0453 mH |
| Constante de couple | 3.52 mNm/A |
| Constante de vitesse | 2710 rpm/V |
| Pente vitesse/couple | 2240 rpm/mNm |
| Constante de temps mécanique | 3.54 ms |
| Moment d'inertie du rotor | 0.151 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 36.5 K/W |
| Résistance therm. bobinage/boîtier | 10.6 K/W |
| Constante de temps therm. bobinage | 4.33 s |
| Constante de temps therm. moteur | 151 s |
| Température ambiante | -40...+85 °C |
| Température max. du bobinage | +100 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Waelzlager |
| Vitesse maximale admissible | 14300 rpm |
| Jeu axial | 0 mm, avec charge radiale < 0.5 N |
| 0.1 mm, avec charge radiale > 0.5 N | |
| Jeu radial | 0.015 mm |
| Charge axiale max. (dynamique) | 0.5 N |
| Force de chassage axiale max. (statique) | 8.8 N |
| (statique, arbre maintenu) | 120 N |
| Charge radiale max. | 1.5 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 1 |
| Nombre segments de collecteur | 7 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 11 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
Description
Les moteurs maxon DCX convainquent par leur densité de puissance inégalée (couple par volume) ainsi que par le silence absolu de leur fonctionnement. La construction robuste combinée avec le bobinage sans fer breveté au niveau mondial confère aux moteurs DCX un dynamisme exceptionnel dans presque toutes les situations.Le DCX 10 L est un petit entraînement disponible équipé de roulements à billes précontraints ou de paliers frittés. La fonction de suppression des étincelles (CLL), en option, confère une longévité exceptionnelle à ce moteur DC équipé de balais en métal précieux.
