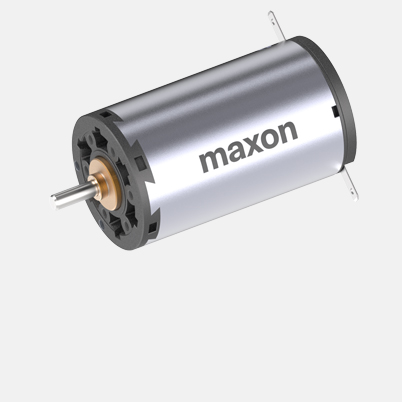

DC-max 26 S Ø26 mm, balais en graphite, roulement à billes
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 145,68 €* |
| 5-19 | 114,31 €* | |
| 20-49 | 89,37 €* | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques
- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 48 V |
| Vitesse à vide | 8740 rpm |
| Courant à vide | 19.3 mA |
| Vitesse nominale | 7810 rpm |
| Couple nominal (couple max. permanent) | 29.4 mNm |
| Courant nominal (courant permanent max.) | 0.582 A |
| Couple de démarrage | 278 mNm |
| Courant de démarrage | 5.31 A |
| Rendement max. | 88 % |
| Caractéristiques | |
| Résistance aux bornes | 9.04 Ω |
| Inductance aux bornes | 1.16 mH |
| Constante de couple | 52.2 mNm/A |
| Constante de vitesse | 183 rpm/V |
| Pente vitesse/couple | 31.6 rpm/mNm |
| Constante de temps mécanique | 5.04 ms |
| Moment d'inertie du rotor | 15.2 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 13.2 K/W |
| Résistance therm. bobinage/boîtier | 3.2 K/W |
| Constante de temps therm. bobinage | 18.1 s |
| Constante de temps therm. moteur | 350 s |
| Température ambiante | -30...+85 °C |
| Température max. du bobinage | +100 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Waelzlager |
| Vitesse maximale admissible | 11000 rpm |
| Jeu axial | 0.1 - 0.2 mm |
| Jeu radial | 0.025 mm |
| Charge axiale max. (dynamique) | 5 N |
| Force de chassage axiale max. (statique) | 75 N |
| (statique, arbre maintenu) | 1200 N |
| Charge radiale max. | 20 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 1 |
| Nombre segments de collecteur | 13 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 120 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
Description
Les moteurs maxon DC-max convainquent par leurs performances exceptionnelles réalisées avec un volume minimum, ainsi que par un rapport qualité-prix incomparable.Le DC-max 26 S est un petit entraînement équipé d'aimants RE puissants, d'une technologie de bobinage dernier cri, avec un design à coûts optimisés et une fabrication automatisée.
