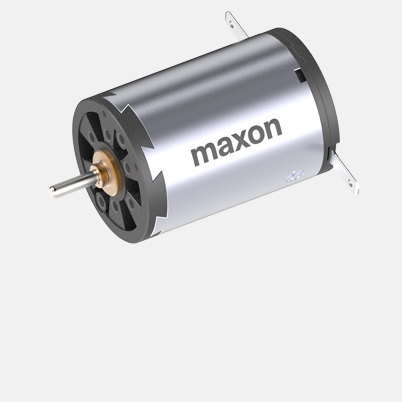

DC-max 22 S Ø22 mm, balais en métal précieux CLL, roulement à billes
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 90,31 €* |
| 5-19 | 70,95 €* | |
| 20-49 | 55,47 €* | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

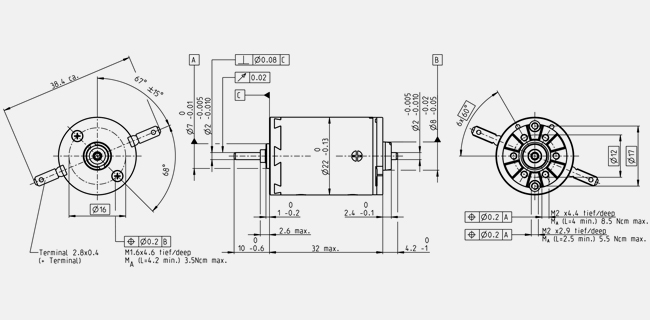

- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 6 V |
| Vitesse à vide | 5490 rpm |
| Courant à vide | 18.9 mA |
| Vitesse nominale | 4280 rpm |
| Couple nominal (couple max. permanent) | 8.55 mNm |
| Courant nominal (courant permanent max.) | 0.84 A |
| Couple de démarrage | 39 mNm |
| Courant de démarrage | 3.75 A |
| Rendement max. | 86 % |
| Caractéristiques | |
| Résistance aux bornes | 1.6 Ω |
| Inductance aux bornes | 0.119 mH |
| Constante de couple | 10.4 mNm/A |
| Constante de vitesse | 919 rpm/V |
| Pente vitesse/couple | 141 rpm/mNm |
| Constante de temps mécanique | 8.44 ms |
| Moment d'inertie du rotor | 5.7 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 20 K/W |
| Résistance therm. bobinage/boîtier | 6 K/W |
| Constante de temps therm. bobinage | 17.6 s |
| Constante de temps therm. moteur | 538 s |
| Température ambiante | -30...+65 °C |
| Température max. du bobinage | +85 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Waelzlager |
| Vitesse maximale admissible | 9000 rpm |
| Jeu axial | 0.05 mm, avec charge radiale < 0 N |
| 0.15 mm, avec charge radiale > 0 N | |
| Jeu radial | 0.025 mm |
| Charge axiale max. (dynamique) | 3.3 N |
| Force de chassage axiale max. (statique) | 45 N |
| (statique, arbre maintenu) | 420 N |
| Charge radiale max. | 12.3 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 1 |
| Nombre segments de collecteur | 9 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 54 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
Description
Les moteurs maxon DC-max convainquent par leurs performances exceptionnelles réalisées avec un volume minimum, ainsi que par un rapport qualité-prix incomparable.Le DC-max 22 S est un petit entraînement équipé d'aimants RE puissants, d'une technologie de bobinage dernier cri, avec un design à coûts optimisés et une fabrication automatisée.
