ECX SPEED 13L Ø13 mm, sans balais, avec capteurs à effet Hall | High Power
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 317,78 €* |
| 5-19 | 248,10 €* | |
| 20-49 | 202,20 €* | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

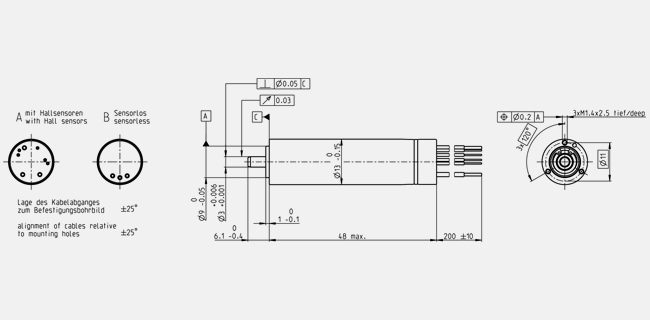

- Schéma coté
Information: Drawings are not in scale.
| Valeurs à tension nominale | |
| Tension nominale | 36 V |
| Vitesse à vide | 67300 rpm |
| Courant à vide | 56.6 mA |
| Vitesse nominale | 63300 rpm |
| Couple nominal (couple max. permanent) | 8.27 mNm |
| Courant nominal (courant permanent max.) | 1.66 A |
| Couple de démarrage | 163 mNm |
| Courant de démarrage | 31.9 A |
| Rendement max. | 92 % |
| Caractéristiques | |
| Résistance aux bornes | 1.13 Ω |
| Inductance aux bornes | 0.0664 mH |
| Constante de couple | 5.1 mNm/A |
| Constante de vitesse | 1870 rpm/V |
| Pente vitesse/couple | 414 rpm/mNm |
| Constante de temps mécanique | 1.51 ms |
| Moment d'inertie du rotor | 0.349 gcm² |
| Caractéristiques thermiques | |
| Résistance therm. boîtier/air ambiant | 19.5 K/W |
| Résistance therm. bobinage/boîtier | 1.6 K/W |
| Constante de temps therm. bobinage | 1.91 s |
| Constante de temps therm. moteur | 329 s |
| Température ambiante | -20...+100 °C |
| Température max. du bobinage | +155 °C |
| Caractéristiques mécaniques | |
| Type de palier/roulement | Kugellager |
| Vitesse maximale admissible | 70000 rpm |
| Jeu axial | 0 mm, avec charge radiale < 1.5 N |
| 0.28 mm, avec charge radiale > 1.5 N | |
| Jeu radial | 0 mm |
| Charge axiale max. (dynamique) | 1.5 N |
| Force de chassage axiale max. (statique) | 50 N |
| (statique, arbre maintenu) | 1500 N |
| Charge radiale max. | 6 N, 5 mm à partir du flasque |
| Autres caractéristiques | |
| Nombre de paires de pôles | 1 |
| Nombre de phases | 3 |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 34 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
Description
Les moteurs sans balais ECX Speed à bobinage sans fer se distinguent surtout par une plage de vitesse extrêmement importante, une puissance élevée, des propriétés de réglage exceptionnelles et, bien entendu, une durée de vie inégalée.
Le moteur ECX SPEED 13 L est disponible avec des capteurs à effet Hall, un codeur ou sans capteur; il est combinable avec des réducteurs et dispose d'un raccord électrique configurable. Commandez dès aujourd'hui votre entraînement ECX en ligne.
