| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 90,10 € |
| 5-19 | 72,84 € | |
| 20-49 | 61,37 € | |
| de 50 | Sur demande |
NRND (Not Recommended for New Designs): Ces produits sont encore disponibles mais ils ne sont pas recommandés pour de nouveaux projets. Le service des Ventes vous informera volontiers sur les autres produits possibles.
Spécifications
Illustrations techniques

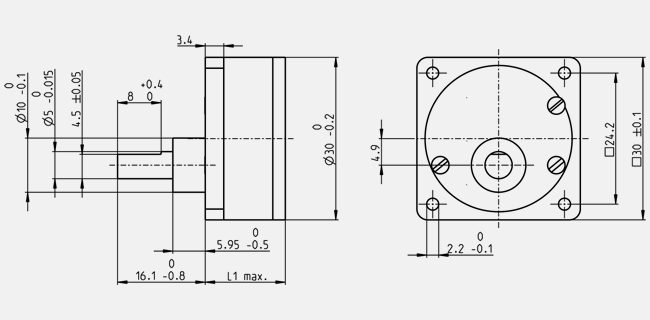

- Schéma coté
Information: Drawings are not in scale.
| Données générales | |
| Type de réducteur | GS |
| Diamètre extérieur | 30 mm |
| Variante | Version standard |
| Caractéristiques réducteur | |
| Rapport de réduction | 500 : 1 |
| Rapport de réduction absolu | 500/1 |
| Diamètre max. arbre moteur | 2 mm |
| Nombre d'étages | 6 |
| Couple permanent max. | 0.2 Nm |
| Couple temporaire admissible | 0.6 Nm |
| Sens de rotation de la sortie par rapport à l'entrée | = |
| Rendement max. | 53 % |
| Jeu moyen du réducteur à vide | 2.5 ° |
| Moment d'inertie | 0.1 gcm² |
| Longueur réducteur (L1) | 30.5 mm |
| Puissance max. transmissible (en continu) | 0.21 W |
| Puissance max. transmissible (temporaire) | 0.63 W |
| Caractéristiques techniques | |
| Palier/roulement d'arbre de sortie | Palier fritté |
| Jeu radial | max. 0.1 mm, 5 mm à partir du flasque |
| Jeu axial | 0.03 - 0.2 mm |
| Charge radiale max. | 35 N, 5 mm à partir du flasque |
| Charge axiale max. (dynamique) | 15 N |
| Force de chassage axiale max. | 400 N |
| Vitesse d'entrée permanente max. | 5000 rpm |
| Vitesse d'entrée intermittente max. | 5000 rpm |
| Plage de température conseillée | -5...+80 °C |
| Plage de température étendue | 80...+80 °C |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 55 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
