Détails

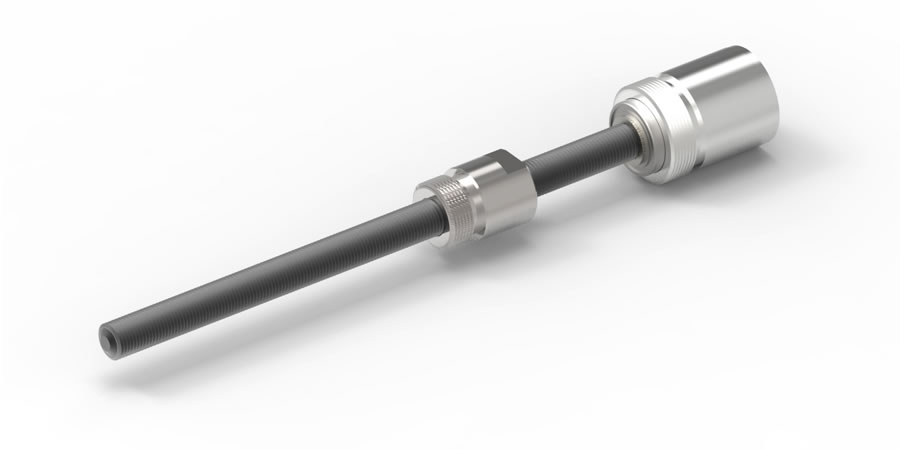

Réducteur vis/écrou GP 8 S Ø8 mm, broche métrique, M3 x 0,5, Modèle en céramique | Modèle en céramique
Numéro d'article 473636
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 351,78 € |
| 5-19 | 295,57 € | |
| 20-49 | 252,62 € | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

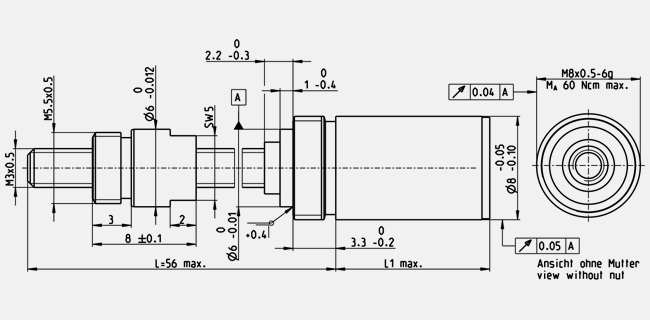

- Schéma coté
Information: Drawings are not in scale.
| Données générales | |
| Type de réducteur | GP |
| Diamètre extérieur | 8 mm |
| Variante | Réducteur à vis sans fin avec broche métrique |
| Données réducteur à vis sans fin | |
| Nombre d'étages | 1 |
| Rapport de réduction | 4 : 1 |
| Diamètre max. arbre moteur | 1 mm |
| Vitesse d’avance max. | 25 mm/s |
| Force d'avance max. (permanente) | 3 N |
| Force d'avance max. (intermittente) | 14 N |
| Sens de rotation de la sortie par rapport à l'entrée | = |
| Rendement max. | 38 % |
| Jeu moyen du réducteur à vide | 1.8 ° |
| Précision mécanique de positionnement | 0.087 mm |
| Moment d'inertie | 0.005 gcm² |
| Longueur réducteur (L1) | 7 mm |
| Puissance max. transmissible (en continu) | 0.1 W |
| Puissance max. transmissible (temporaire) | 0.583 W |
| Caractéristiques techniques | |
| Longeur de la vis/écrou | 50.3 mm |
| Jeu radial | max. 0.08 mm, 5 mm à partir du flasque |
| Charge radiale max. | 5 N, 5 mm à partir du flasque |
| Charge axiale max. (dynamique) | 4 N |
| Force de chassage axiale max. | 25 N |
| Vitesse d'entrée permanente max. | 12000 rpm |
| Vitesse d'entrée intermittente max. | 20000 rpm |
| Plage de température conseillée | -15...+80 °C |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 6 g |
