Détails

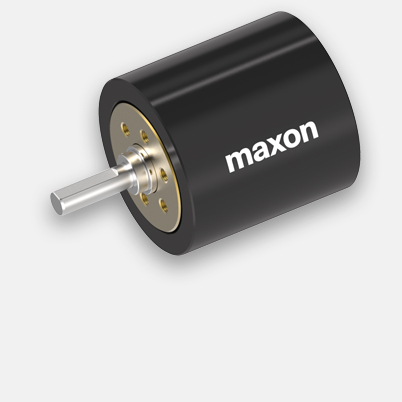

Réducteur planétaire GP 22 B Ø22 mm, 0,1 - 0,3 Nm, roulement à billes
Numéro d'article 144145
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 161,26 € |
| 5-19 | 125,68 € | |
| 20-49 | 98,94 € | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

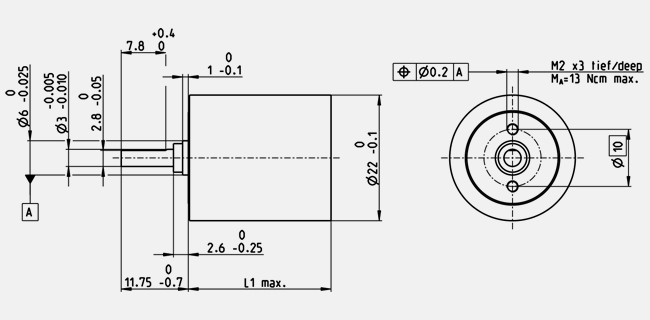

- Schéma coté
Information: Drawings are not in scale.
| Données générales | |
| Type de réducteur | GP |
| Diamètre extérieur | 22 mm |
| Variante | Version standard |
| Caractéristiques réducteur | |
| Rapport de réduction | 157 : 1 |
| Rapport de réduction absolu | 19683/125 |
| Diamètre max. arbre moteur | 1.5 mm |
| Nombre d'étages | 3 |
| Couple permanent max. | 0.2 Nm |
| Couple temporaire admissible | 0.3 Nm |
| Sens de rotation de la sortie par rapport à l'entrée | = |
| Rendement max. | 73 % |
| Jeu moyen du réducteur à vide | 2 ° |
| Moment d'inertie | 0.05 gcm² |
| Longueur réducteur (L1) | 23.1 mm |
| Puissance max. transmissible (en continu) | 1.1 W |
| Puissance max. transmissible (temporaire) | 1.6 W |
| Caractéristiques techniques | |
| Palier/roulement d'arbre de sortie | Roulement à billes |
| Jeu radial | max. 0.08 mm, 6 mm à partir du flasque |
| Jeu axial | 0 - 0.05 mm |
| Charge radiale max. | 20 N, 6 mm à partir du flasque |
| Charge axiale max. (dynamique) | 8 N |
| Force de chassage axiale max. | 25 N |
| Vitesse d'entrée permanente max. | 8000 rpm |
| Vitesse d'entrée intermittente max. | 8000 rpm |
| Plage de température conseillée | -30...+100 °C |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 57 g |
