Détails

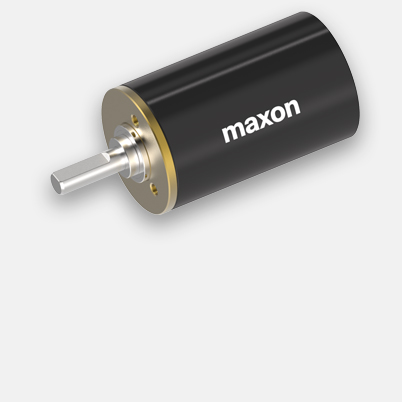

Réducteur planétaire GP 22 A Ø22 mm, 0,5 - 1,0 Nm, modèle en métal
Numéro d'article 134167
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 119,79 € |
| 5-19 | 96,63 € | |
| 20-49 | 81,05 € | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

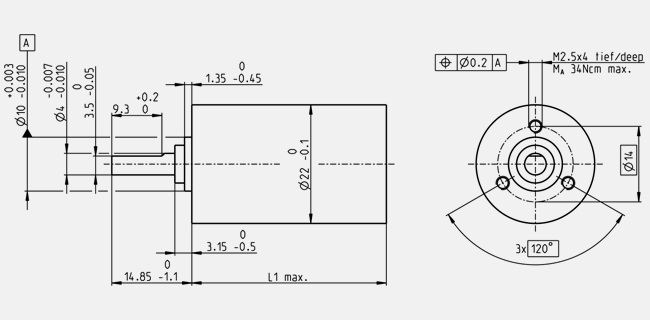

- Schéma coté
Information: Drawings are not in scale.
| Données générales | |
| Type de réducteur | GP |
| Diamètre extérieur | 22 mm |
| Variante | Version standard |
| Caractéristiques réducteur | |
| Rapport de réduction | 89 : 1 |
| Rapport de réduction absolu | 4617/52 |
| Diamètre max. arbre moteur | 3.2 mm |
| Nombre d'étages | 3 |
| Couple permanent max. | 0.8 Nm |
| Couple temporaire admissible | 1.2 Nm |
| Sens de rotation de la sortie par rapport à l'entrée | = |
| Rendement max. | 59 % |
| Jeu moyen du réducteur à vide | 1.6 ° |
| Moment d'inertie | 0.4 gcm² |
| Longueur réducteur (L1) | 36.2 mm |
| Puissance max. transmissible (en continu) | 5.6 W |
| Puissance max. transmissible (temporaire) | 8.5 W |
| Caractéristiques techniques | |
| Palier/roulement d'arbre de sortie | Roulement à billes |
| Jeu radial | max. 0.2 mm, 10 mm à partir du flasque |
| Jeu axial | 0 - 0.2 mm |
| Charge radiale max. | 55 N, 10 mm à partir du flasque |
| Charge axiale max. (dynamique) | 100 N |
| Force de chassage axiale max. | 100 N |
| Vitesse d'entrée permanente max. | 6000 rpm |
| Vitesse d'entrée intermittente max. | 6000 rpm |
| Plage de température conseillée | -40...+100 °C |
| Plage de température étendue | 100...+100 °C |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 68 g |
