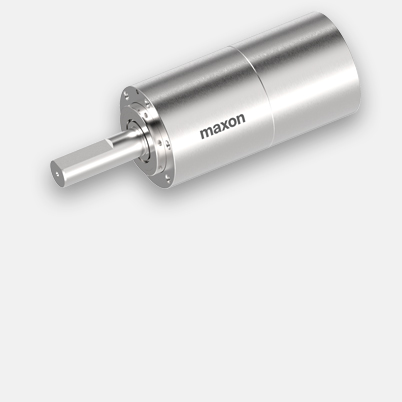

Réducteur planétaire GPX 22 UP Ø22 mm, 3 étages | Ultra performances
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 384,41 €* |
| 5-19 | 313,89 €* | |
| 20-49 | 263,99 €* | |
| de 50 | Sur demande |
Spécifications
Illustrations techniques

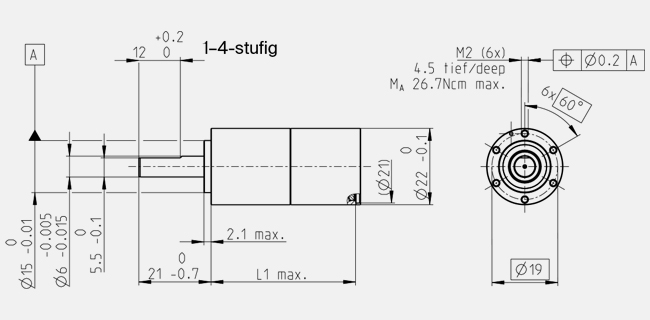

- Schéma coté
| Données générales | |
| Type de réducteur | GPX |
| Diamètre extérieur | 22 mm |
| Variante | Ultra performances |
| Caractéristiques réducteur | |
| Rapport de réduction | 138 : 1 |
| Rapport de réduction absolu | 341550/2470 |
| Nombre d'étages | 3 |
| Couple permanent max. | 4.3 Nm |
| Couple temporaire admissible | 5.3 Nm |
| Sens de rotation de la sortie par rapport à l'entrée | = |
| Rendement max. | 90 % |
| Jeu moyen du réducteur à vide | 0.8 ° |
| Moment d'inertie | 0.6 gcm² |
| Longueur réducteur (L1) | 41.9 mm |
| Puissance max. transmissible (en continu) | 20 W |
| Puissance max. transmissible (temporaire) | 25 W |
| Caractéristiques techniques | |
| Palier/roulement d'arbre de sortie | Roulement à billes |
| Jeu radial | max. 0.1 mm, 5 mm à partir du flasque |
| Jeu axial | 0 - 0.2 mm |
| Charge radiale max. | 150 N, 10 mm à partir du flasque |
| Charge axiale max. (dynamique) | 80 N |
| Force de chassage axiale max. | 120 N |
| Vitesse d'entrée permanente max. | 10000 rpm |
| Vitesse d'entrée intermittente max. | 10000 rpm |
| Plage de température conseillée | -20...+100 °C |
| Nombre de cycles de stérilisation | 0 |
| Produit | |
| Poids | 95 g |
-
Diagramme de zone
| Plage de fonctionnement permanent | ||
| Fonctionnement intermittent | ||
Description
Les réducteurs GPX maxon convainquent par une transmission de puissance exceptionnelle malgré une conception très courte. La structure modulaire permet d'élaborer des solutions personnalisées. La sortie renforcée et les paliers permettent de transmettre les couples les plus élevés avec le rendement maximum.Les interfaces mécaniques sont configurables.
