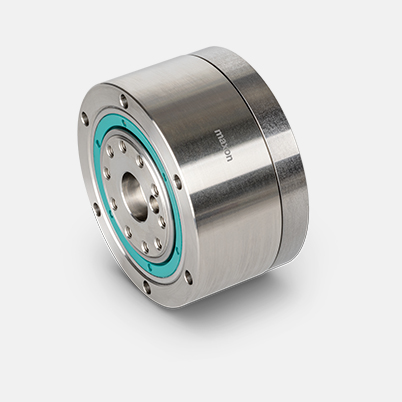

Spécifications
|
| Type de réducteur |
GSW |
| Diamètre extérieur |
55 mm |
| Variante |
A |
| Rapport de réduction |
50 : 1 |
| Couple continu max. |
4.8 Nm |
| Couple temporaire max. |
12 Nm |
| Vitesse d'entrée permanente max. |
3500 rpm |
| Vitesse d'entrée intermittente max. |
8500 rpm |
| Rendement max. |
72 % |
| Moment d'inertie |
43.5 gcm² |
| Longueur réducteur (L1) |
30.3 mm |
| Précision de positionnement méc. |
1.5 arcmin |
| Répétabilité méc. |
0.01 arcmin |
| Perte d'hystérésis |
2.5 arcmin |
| Rigidité en torsion C1 |
0.29 10⁴ Nm/rad |
| Rigidité en torsion C2 |
0.37 10⁴ Nm/rad |
| Rigidité en torsion C3 |
0.47 10⁴ Nm/rad |
| Couple de rotation M1 |
1.6 Nm |
| Couple de rotation M2 |
3.2 Nm |
| Couple de démarrage hors charge |
7.1 mNm |
| Couple de rotation inverse hors charge |
1.5 Nm |
| Couple d'encliquetage |
60 Nm |
| Couple de déformation |
190 Nm |
| Palier/roulement d'arbre de sortie |
Kreuzrollenlager |
| Rigidité au renversement |
9.0 Nm/arcmin |
| Couple de renversement max. |
28.0 Nm |
| Charge radiale max. |
1650 N |
| Charge dynamique de base |
1890 N |
| Charge statique de base |
2140 N |
| Distance entre le centre du palier et la sortie |
10 mm |
| Diamètre du cercle primitif |
34.7 mm |
| Température ambiante |
-40...+100 °C |
| Produit |
| Poids |
300 g |
Description
Les réducteurs à onde de déformation conviennent parfaitement aux tâches de positionnement de haute précision, par exemple en robotique, ainsi qu'à d'autres applications exigeantes. Leur conception sans jeu, leur transmission de couple élevée et leur grande rigidité en torsion, associées à un rendement inégalé, en font le meilleur choix dans des espaces d'installation restreints.
