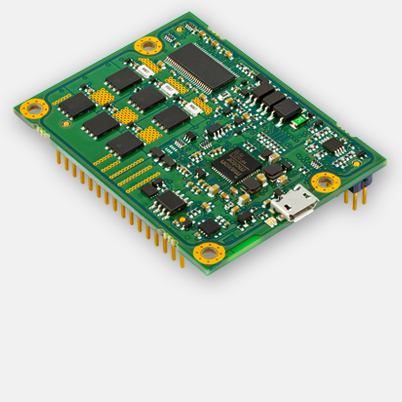

EPOS4 Module 50/8, commande numérique de positionnement, 8 A, 10 - 50 VDC
Numéro d'article 504384
Barème | Quantité | Prix unitaire |
---|---|---|
Prix hors TVA, frais d'expédition en sus | 1-4 | 434,09 € |
5-19 | 382,20 € | |
20-49 | 328,41 € | |
de 50 | Sur demande |
Spécifications
Produit | |
Poids | 23 g |
Moteur | |
Moteurs DC jusqu'à | 400 W |
Moteurs EC jusqu'à | 400 W |
Capteur | |
Sans capteur (moteurs DC) | Oui |
Codeur incrémental digital (2 canaux, single ended) | Oui |
Codeur incrémental digital (2 canaux, différentiel) | Oui |
Codeur incrémental digital (3 canaux, différentiel) | Oui |
Capteurs à effet Hall digitaux (moteurs EC) | Oui |
Codeur absolu SSI | Oui |
Codeur incrémental analogique (2 canaux, différentiel) | Oui |
Modes de fonctionnement | |
Régulateur de courant | oui (couple) |
Régulateur de vitesse | Oui |
Régulateur de position | Oui |
Caractéristiques électriques | |
Tension de service Vcc (min.) | 10 V |
Tension de service Vcc (max.) | 50 V |
Alimentation de la logique Vc (min.), optionelle | 10 V |
Alimentation de la logique Vc (max.), optionelle | 50 V |
Tension de sortie max. (facteur * Vcc) | 0.9 |
Courant de sortie max. Imax | 30 A |
Durée max. du courant de sortie max. Imax | 5 s |
Courant de sortie permanent Icont | 8 A |
Fréquence d'horloge de l'étage de sortie | 50 kHz |
Fréquence d'échantillonnage du régulateur de courant PI | 25 kHz |
Fréquence d'échantillonnage du régulateur de vitesse PI | 2.5 kHz |
Fréquence d'échantillonnage du régulateur de position PID | 2.5 kHz |
Rendement max. | 98 % |
Vitesse max. (moteurs DC) | 100000 rpm |
Vitesse max. (1 paire de pôles) commutation par bloc | 100000 rpm |
Vitesse max. (1 paire de pôles) commutation sinusoïdale | 50000 rpm |
Self de lissage interne par phase | 2.2 µH |
Entrées | |
Signaux capteurs à effet Hall | H1, H2, H3 |
Signaux du codeur | A, A\, B, B\, I, I\ |
Fréquence d'entrée max. du codeur | 6.2 MHz |
Signaux de capteur | A, A\, B, B\, I, I\, Clock, Clock\, Data, Data\ |
Entrées digitales | 8 |
Fonctionalités des entrées digitales | limit switch, reference switch, general purpose, touch probe |
Entrées analogiques | 2 |
Résolution, plage, circuit | 12 bit, -10…+10V, différentiel |
Fonctionalités des entrées analogiques | General Purpose, Set Value Current, Set Value Velocity |
Sorties | |
Sorties digitales | 3 |
Fonctionalités des sorties digitales | Frein de maintien, General Purpose |
Sorties analogiques | 2 |
Résolution, plage | 12 bit, -4…+4V |
Fonctionalités des sorties analogiques | General Purpose |
Sorties de tension | |
Tension d'alimentation des capteurs à effet Hall | voir «Tension d'alimentation de capteur» |
Tension d'alimentation du codeur | voir «Tension d'alimentation de capteur» |
Tension d'alimentation de capteur | +5 VDC, max. 100 mA |
Tension de sortie auxiliaire | +5 VDC, max. 150 mA |
Interfaces | |
RS232 | Oui |
USB (pleine vitesse) | Oui |
CAN | Oui |
CANopen | Esclave |
CANopen application layer | CiA 301 |
CANopen frameworks | CiA 305 |
CANopen profiles motion control | CiA 402 |
Fonction gateway RS232 vers CAN | Oui |
Fonction gateway USB vers CAN | Oui |
EtherCAT | IEC 61158 Type 12 Slave (optional) |
CoE (CAN application layer over EtherCAT) | CiA 402 |
FoE (File transfer over EtherCAT) | Oui |
Distributed Clocks Support | Oui |
Variable PDO mapping | Oui |
Indication | |
Indication d'état "Ready" | LED verte |
Indication d'état "Error" | LED rouge |
Fonction de protection | |
Fonctions de protection | Limitation de courant, courant de surcharge, température excessive, sous-tension, surtension, transitoires de tension, court-circuit du câble moteur, perte du signal de retour |
Conditions ambiantes | |
Température - Service (min.) | -30 °C |
Température - Service (max.) | 45 °C |
Température - Plage étendue | +45…+77 °C, Derating: -0.250 A/°C |
Température - Stockage (min.) | -40 °C |
Température - Stockage (max.) | 85 °C |
Humidité atmosphérique (non condensante) (min.) | 5 % |
Humidité atmosphérique (non condensante) (max.) | 90 % |
Caractéristiques mécaniques | |
Poids | 23 g |
Dimension (longueur) | 59.5 mm |
Dimension (largeur) | 46 mm |
Dimension (hauteur) | 14.1 mm |
Fixation | enfichable sur réglette femelle RM 2.54 mm, alésages de fixation des vis M2.5 |
Logiciel | |
Programme d'installation | EPOS Setup |
Interface graphique utilisateur | EPOS Studio |
Système d'exploitation | Windows 10, 8, 7 |
DLL Windows pour PC | 32/64 bit |
PC master | IXXAT, Vector, National Instruments, Kvaser |
Exemples de programmation | MS Visual C#, MS Visual C++, MS Visual Basic, MS Visual Basic.NET, Borland C++, Borland Delphi, NI LabView, NI LabWindows/CVI |
Linux Shared Object Library | X86 32-/64-bit, ARMv6/v7/v8 32-bit, ARMv8 64-bit |
CAN Interfaces | IXXAT, Kvaser |
Exemple de programmation | C++ |
Fonctions | |
CANopen Profile Position Mode | Oui |
CANopen Profile Velocity Mode | Oui |
CANopen Homing Mode | Oui |
CANopen Cyclic Synchronuous Position | Oui |
CANopen Cyclic Synchronuous Velocity | Oui |
CANopen Cyclic Synchronuous Torque | Oui |
Valeur de consigne analogique | Oui |
Position Control Feed Forward | Oui |
Velocity Control Feed Forward | Oui |
Réglage dual loop de la position et de la vitesse | Oui |
Position Marker / Touch Probe | Oui |
Quickstop | Oui |
Activation | Oui |
Contrôle du frein de maintien | Oui |
STO (Safe Torque Off) | yes (not certified) |
Réglage automatique avancé du régulateur | Oui |
Description
L'EPOS4 Module 50/8 est un module de commande de positionnement OEM dynamique destiné à l'intégration dans les systèmes des clients. Adapté aux moteurs DC avec balais et codeur ainsi qu'aux moteurs EC sans balais (BLDC) avec capteurs à effet Hall et codeur jusqu'à 400 W de puissance continue.Téléchargements
