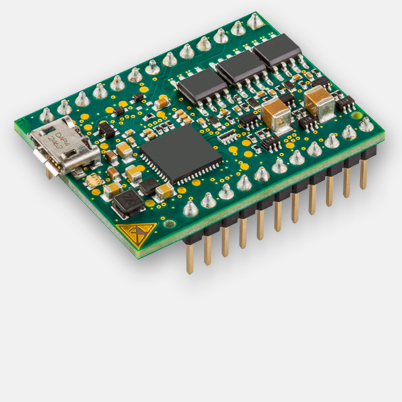

ESCON Module 24/2, servo-contrôleur 4 Q pour moteurs DC/EC, 2/6 A, 10 - 24 VDC

Numéro d'article 466023

ESCON Module 24/2, servo-contrôleur 4 Q pour moteurs DC/EC, 2/6 A, 10 - 24 VDC
Barème Quantité Prix unitaire
Prix hors TVA, frais d'expédition en sus 1-4 97,68 €
5-19 91,37 €
20-49 84,52 €
de 50 Sur demande

Spécifications

Produit
Poids 7 g
Moteur
Moteurs DC jusqu'à 48 W
Moteurs EC jusqu'à 48 W
Capteur
Sans capteur (moteurs DC) Oui
Génératrice DC (moteurs DC) Oui
Codeur incrémental digital (2 canaux, single ended) Oui
Codeur incrémental digital (2 canaux, différentiel) Oui
Codeur incrémental digital (3 canaux, différentiel) Oui
Capteurs à effet Hall digitaux (moteurs EC) Oui
Modes de fonctionnement
Régulateur de courant Oui
Variateur de vitesse Oui
Régulateur de vitesse Oui
Caractéristiques électriques
Tension de service Vcc (min.) 10 V
Tension de service Vcc (max.) 24 V
Tension de sortie max. (facteur * Vcc) 0.98
Courant de sortie max. Imax 6 A
Durée max. du courant de sortie max. Imax 4 s
Courant de sortie permanent Icont 2 A
Fréquence d'horloge de l'étage de sortie 53.6 kHz
Fréquence d'échantillonnage du régulateur de courant PI 53.6 kHz
Fréquence d'échantillonnage du régulateur de vitesse PI 5.36 kHz
Rendement max. 92 %
Vitesse max. (moteurs DC) 150000 rpm
Vitesse max. (1 paire de pôles) commutation par bloc 150000 rpm
Entrées
Signaux capteurs à effet Hall H1, H2, H3
Signaux du codeur A, A\, B, B\
Fréquence d'entrée max. du codeur 1 MHz
Entrées digitales 2
Fonctionalités des entrées digitales Déblocage, déblocage CW, déblocage CCW, déblocage CW+CCW, déblocage+sens de rotation, arrêt, valeur de consigne MLI, valeur de consigne RC Servo, valeur de consigne définie
Entrées analogiques 2
Résolution, plage, circuit 12 bit, -10…+10V, différentiel
Fonctionalités des entrées analogiques Valeur de consigne, limitation de courant, offset, rampe de vitesse
Sorties
Sorties digitales 2
Fonctionalités des sorties digitales Opérationnel, comparateur de vitesse, comparateur de courant, fréquence de commutation
Sorties analogiques 2
Résolution, plage 12 bit, -4…+4V
Fonctionalités des sorties analogiques Surveillance de courant, surveillance de vitesse, température, valeur définie
Sorties de tension
Tension d'alimentation des capteurs à effet Hall +5 VDC, max. 30 mA
Tension d'alimentation du codeur +5 VDC, max. 70 mA
Tension de sortie auxiliaire +5 VDC, max. 10 mA
Interfaces
USB (pleine vitesse) Oui
Indication
Indication d'état "Ready" LED verte
Indication d'état "Error" LED rouge
Fonction de protection
Fonctions de protection Limitation de courant, courant de surcharge, température excessive, sous-tension, surtension, transitoires de tension, court-circuit du câble moteur
Conditions ambiantes
Température - Service (min.) -30 °C
Température - Service (max.) 60 °C
Température - Plage étendue +60…+80 °C, Derating: -0.1 A/°C
Température - Stockage (min.) -40 °C
Température - Stockage (max.) 85 °C
Humidité atmosphérique (non condensante) (min.) 5 %
Humidité atmosphérique (non condensante) (max.) 90 %
Caractéristiques mécaniques
Poids 7 g
Dimension (longueur) 35.6 mm
Dimension (largeur) 26.7 mm
Dimension (hauteur) 12.7 mm
Fixation a innesto in morsettiera femmina passo 2,54 mm
Logiciel
Programme d'installation ESCON Setup
Interface graphique utilisateur ESCON Studio
Système d'exploitation Windows 10, 8, 7, Windows XP SP3

Description

L'ESCON Module 24/2est un servo-contrôleur MLI OEM puissant et compact à 4 quadrants destiné à la commande performante de moteurs EC sans balais et DC avec balais, à excitation par aimant permanent, de puissance allant jusqu'à env. 48 W.
