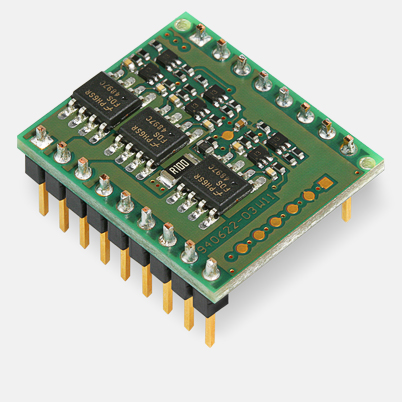

DEC Module 24/2, amplificateur numérique EC 1 Q, 24 V / 2 A, régulation de vitesse, module OEM
Numéro d'article 367661
| Barème | Quantité | Prix unitaire |
|---|---|---|
| Prix hors TVA, frais d'expédition en sus | 1-4 | 45,26 € |
| 5-19 | 42,42 € | |
| 20-49 | 39,16 € | |
| de 50 | Sur demande |
Spécifications
| Produit | |
| Poids | 4 g |
| Moteur | |
| Moteurs EC jusqu'à | 48 W |
| Capteur | |
| Capteurs à effet Hall digitaux (moteurs EC) | Oui |
| Modes de fonctionnement | |
| Variateur de vitesse | Oui |
| Régulateur de vitesse | Oui |
| Caractéristiques électriques | |
| Tension de service Vcc (min.) | 8 V |
| Tension de service Vcc (max.) | 24 V |
| Tension de sortie max. (facteur * Vcc) | 1 |
| Courant de sortie max. Imax | 3 A |
| Courant de sortie permanent Icont | 2 A |
| Fréquence d'horloge de l'étage de sortie | 46.8 kHz |
| Fréquence d'échantillonnage du régulateur de vitesse PI | 0.25 kHz |
| Vitesse max. (1 paire de pôles) commutation par bloc | 80000 rpm |
| Self de lissage interne par phase | 0 µH |
| Entrées | |
| Signaux capteurs à effet Hall | H1, H2, H3 |
| Entrées digitales | 4 |
| Fonctionalités des entrées digitales | déblocage, direction, plage de vitesse |
| Entrées analogiques | 2 |
| Résolution, plage, circuit | 10 bit, 0…+5V, référencé à la terre |
| Fonctionalités des entrées analogiques | valeur de consigne, limite de courant |
| Sorties | |
| Sorties digitales | 1 |
| Fonctionalités des sorties digitales | prêt |
| Sorties de tension | |
| Tension d'alimentation des capteurs à effet Hall | +5 VCC, máx. 35 mA |
| Fonction de protection | |
| Fonctions de protection | limite de courant, protection antiblocage, température excessive, sous-tension, surtension, transitoires de tension, courts-circuits dans le câblage moteur |
| Conditions ambiantes | |
| Température - Service (min.) | -10 °C |
| Température - Service (max.) | 45 °C |
| Température - Stockage (min.) | -40 °C |
| Température - Stockage (max.) | 85 °C |
| Humidité atmosphérique (non condensante) (min.) | 20 % |
| Humidité atmosphérique (non condensante) (max.) | 80 % |
| Caractéristiques mécaniques | |
| Poids | 4 g |
| Dimension (longueur) | 24.2 mm |
| Dimension (largeur) | 20.38 mm |
| Dimension (hauteur) | 12.7 mm |
| Fixation | montable sur barre de douilles, pas de 2,54 mm |
Description
Module DEC 24/2: amplificateur à 1 quadrant destiné à la commande de moteurs EC avec capteurs à effet Hall de puissance allant jusqu'à 48 W.Téléchargements
